Печатные платы с металлическим ядром

Печатные платы с электрически изолированными металлическим ядром или основанием предлагают дешевую альтернативу керамическим платам. Структура подобных плат состоит из металлической опорной плиты, на которую медный слой приложен с теплопроводящим диэлектриком. Более подробную информацию о конструкциях печатных плат с металличеким ядром или основанием можно посмотреть в разделе: Технологии - Конструкции и материалы - Конструкции печатных плат с металлическим ядром или основанием



Обычно в качестве металлической опорной плиты используется алюминий из-за своих превосходных теплопроводных свойств, механической прочности, размерной стабильности и т.д.

Преимущества металлического основания: экранирование от электромагнитных полей, механическая стабильность при вибрационных воздействиях.

Область применения: печатные платы для DC/DC преобразователей, силовые модули, светодиоды с чрезвычайно высоким рассеиванием и большими температурами.

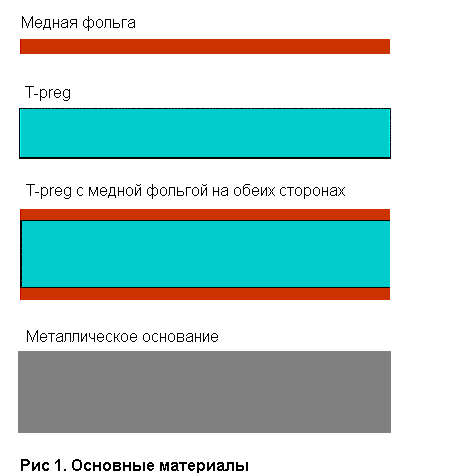

Материалы, применяемые для производства плат с металлическим основанием
 Тип Толщина материала Теплопроводность Наименование
Препрег FR-4 от 0.1 мм     0.3 W/m0C
CCAF      CCAF
Thermagon T-Lam от 0.1 мм     3.0 W/m0C  T-pregTM 1KA
Bergquist от 0.075 мм     от 1.1 W/m0C  Thermal Clad
