Изготовление экранов для печатных плат

Компания PCB technology является эксклюзивным дистрибьютором производителя уникальных СВЧ-экранов компании Masach на территории России. Вы можете ознакомиться с параметрами стандартных экранов в каталоге: Каталог СВЧ-экранов для установки на печатную плату. Также Вы можете заказать экраны, модифицированные под требуемые Вам размеры.

Изготовление экранов для печатных плат

Изготовление экранов для печатных плат

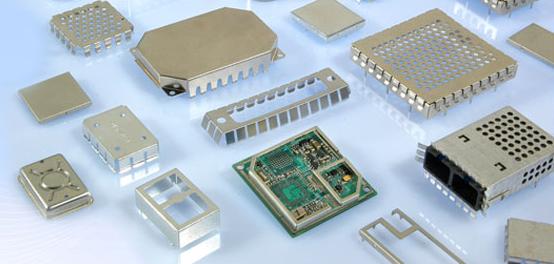

 Мы поставляем высококачественные ВЧ- и СВЧ-экраны для монтажа на печатную плату. Десятки наших заказчиков, которые раньше пытались собственными силами изготавливать экраны для своих радиочастотных схем, теперь получают от нас продукт, придающий их изделиям превосходный "фирменный" внешний вид и улучшающий удобство их настройки (за счет применения съемных пружинных крышек - см. примеры в фотогалерее).

Назначение экранов для печатных плат Материалы:  сталь, сплавы на основе меди или другие материалы, толщиной от 0,1 до 0,5 мм.
Исполнение: Экран, как правило, состоит из рамки ("обечайки"), монтируемой на плату с помощью припоя или паяльной пасты, а также пружинной крышки. На обечайке снизу могут быть выполнены "штырьки" для фиксации на печатной плате. Сверху на обечайке можно сделать планку, позволяющую устанавливать экраны из поддонов на печатную плату с помощью станка для поверхностного монтажа. И в обечайке, и в крышке можно выполнить отверстия различной формы.
Назначение: экранирование электромагнитных полей, защита от наводок и помех в высокочастотных схемах.
Способ изготовления: экраны могут быть изготовлены двумя методами -  "формовкой" или "вытягиванием".
Формовка - это штамповка по заданной программе из заранее вырубленной "развертки" из листового материала, выполняется на специальном станке.
Вытягивание - это изготовление цельнотянутого экрана из листового материала с использованием специального штампа.

Вы можете заказать у нас экраны стандартного типоразмера (см. таблицу ниже), что обойдется дешевле, или заказать экран нестандартной конструкции, передав нам его чертежи или трехмерную модель в формате AutoCAD, Solid и др. Кроме того, мы можем помочь с разработкой трехмерной модели по вашему эскизу и по посадочному месту на вашей печатной плате.

Типовой срок поставки составляет 3 недели для стандартных экранов, 4 недели для заказных "формованных" экранов и 8-12 недель для "тянутых" экранов, требующих изготовления специального штампа.

Стоимость заказа определяется индивидуально в зависимости от сложности проекта, количества в заказе и требуемого срока поставки.
Цены на типовые экраны - около 15 тыс.руб. за 10..15 шт, около 200...500 руб за шт. при партии 100 шт., и около 30...50 руб. за шт при партии несколько тысяч шт.
Стоимость заказа нетиповых экранов по вашим чертежам - от 30 до 60 тысяч рублей за каждый тип, с учетом изготовления оснастки.

Варианты исполнения

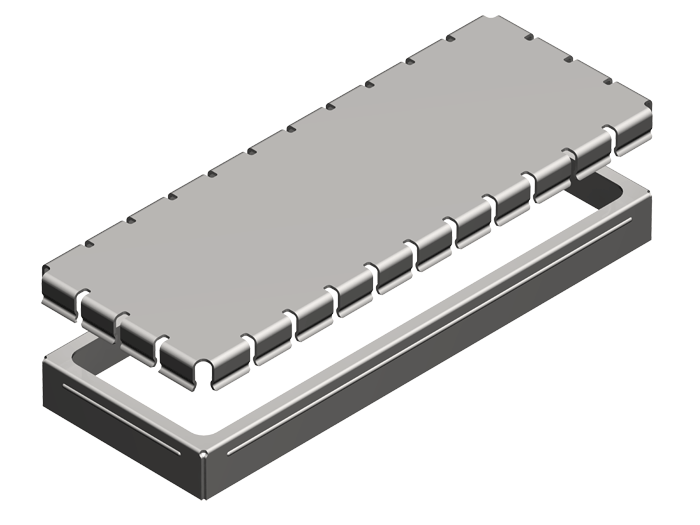

Вариант исполнения с пружинной крышкой Пружинная крышка

Эта очень популярная и традиционная техника обеспечивает наличее множественных подпружиненных контактов, фиксирующих крышку на обечайке, и удобное снятие и надевание крышки экрана при необходимости. Способы исполнения подпружиненных контактов может быть различными по технике

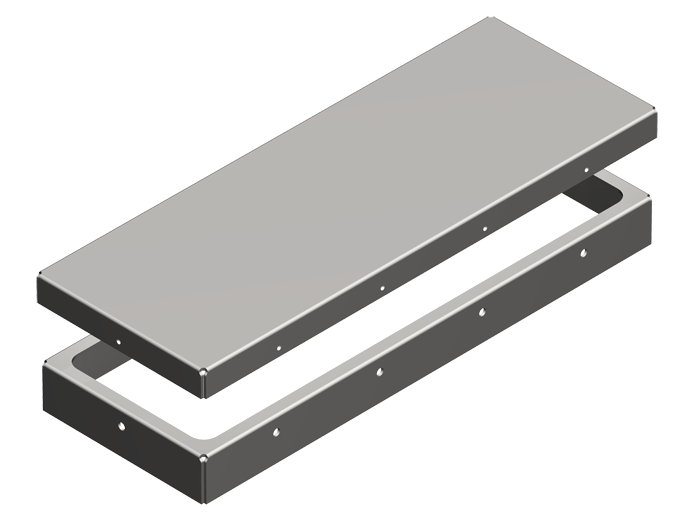

Вариант исполнения с крышкой с углублением Крышка с углублениями

Крышка с углублениями обеспечивает и устройство для защелки, и точку для электрического контакта. Такой способ крепления можно применять и для высоких, и для крайне низкопрофильных экранов.

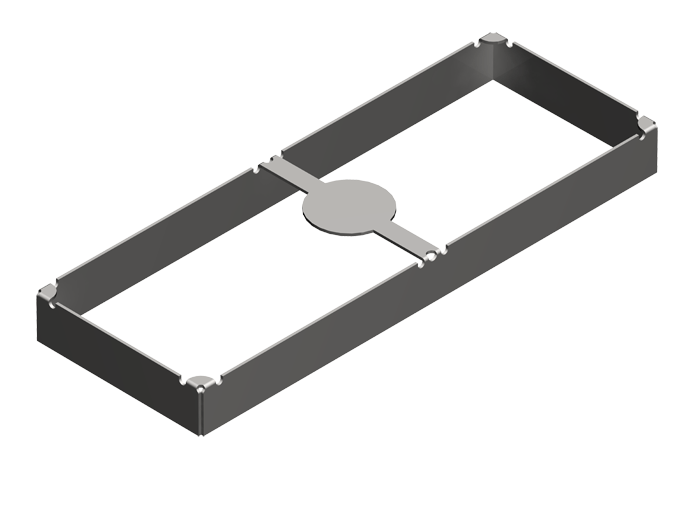

Вариант исполнения: обечайка без ободка Обечайка без ободка

Как общее правило, по верхнему краю обечайки обычно выполняют ободок, который обеспечивает существенное упрочнение экрана, что упрощает операции с ним и его монтаж. Но иногда компоненты находятся слишком близкр к стенкам экрана и не позволяют сделать ободок. В этом случае стенка может быть оставлена плоской, без укрепляющего ободка. Такие экраны могут быть как вовсе без ободков, так и с ободками только в некоторых местах.

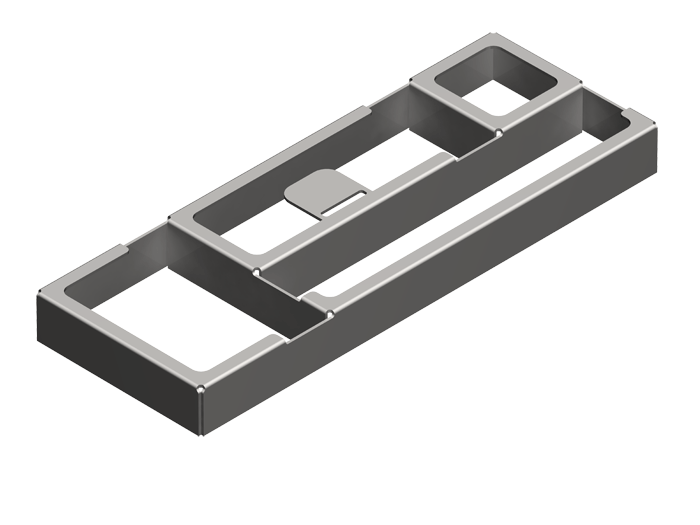

Вариант исполнения: многосекционные экраны Многосекционные экраны

Когда требуется экранирование между множеством тесно расположенных многофункциональных цепей, наиболее оптимальным решением является изготовление цельной многосекционной защиты, под единой крышкой. Такие экраны принимают множество разнообразных форм и конструкций в зависимости от геометрии цепей на печатной плате.

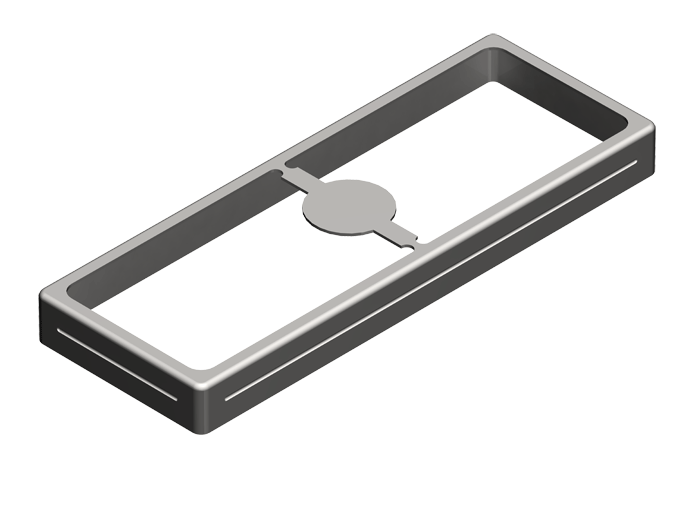

Вариант исполнения: цельнотянутые экраны Цельнотянутые экраны

На более высоких частотах предпочтения инженеров поворачиваются к более герметичным конструкциям электромагнитной защиты. Глубоко тянутые экраны обеспечивают бесшовный защитный корпус. Эти экраны могут даже быть изготовлены как цельнотянутые рамки с тянутыми захватами на крышке. В отличие от экранов, гнутых из развертки, эти экраны должны прессоваться с использованием специальной оснастки – пресс-форм.

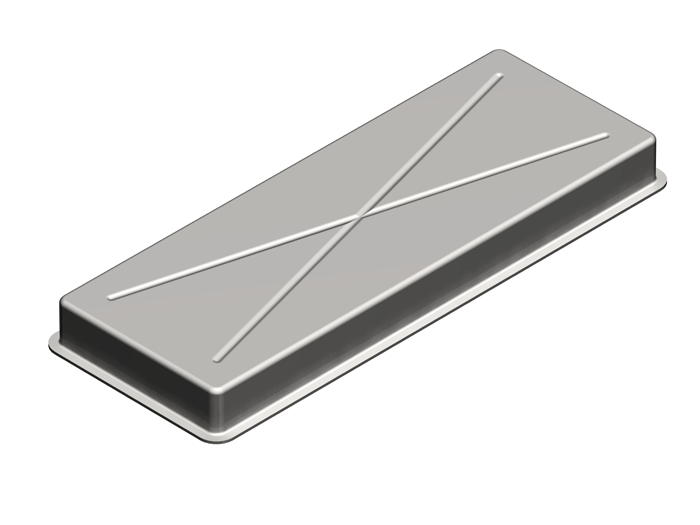

Вариант исполнения: экраны-крышки Экраны-крышки

Самая оптимальная по стоимости форма экранирования. Экраны-крышки используются на проверенных и высоконадежных схемах, так как после подпайки такого экрана доступ к элементам схемы невозможен.



Таблица стандартных СВЧ-экранов и чертежи в формате PDF
Тип СВЧ-экрана Материал Длина, мм Ширина, мм Высота, мм Чертежи
 PE010
(экран с крышкой)
 Сталь, покрытая оловом 14.6 12 2.8  Скачать чертеж стандартного экрана PE010
 PE030  Сталь, покрытая оловом 16.3 16.3 4.5  PDF
 PE020  Сталь, покрытая оловом 17.8 14.9 4.3  PDF
 PE040  Сталь, покрытая оловом 23 11.7 5  PDF
 PE070  Сталь, покрытая оловом 24.2 21.9 2.5  PDF
 PE045  Сталь, покрытая оловом 24.3 16.3 7.8  PDF
 PE060  Сталь, покрытая оловом 25.4 17.4 4.6  PDF
 PE001-001NB  Сплав C770 25.7 25.7  6.5  PDF
 PE001-001NP  Сплав C770 25.7  25.7  6.5  PDF
 PE001-001TB  Сталь, покрытая оловом 25.7  25.7  6.5  PDF
 PE001-001TP  Сталь, покрытая оловом 25.7  25.7  6.5  PDF
 PE050  Сталь, покрытая оловом 26.3  16.3  4.5  PDF
 PE090  Сталь, покрытая оловом 31.1  26.1  3.3  PDF
 PE001-002NB  Сплав C770 32.1  25.7  6.5  PDF
 PE001-002NP  Сплав C770 32.1  25.7  6.5  PDF
 PE001-002TB  Сталь, покрытая оловом 32.1  25.7  6.5  PDF
 PE001-002TP  Сталь, покрытая оловом 32.1  25.7  6.5  PDF
 PE002-001NB  Сплав C770 32.1  32.1  6.5  PDF
 PE002-001NP  Сплав C770 32.1  32.1  6.5  PDF
 PE002-001TB  Сталь, покрытая оловом 32.1  32.1  6.5  PDF
 PE002-001TP  Сталь, покрытая оловом 32.1  32.1  6.5  PDF
 PE094  Сталь, покрытая оловом 32.3  23.8  3.7  PDF
 PE095  Сталь, покрытая оловом 32.3  23.8  9  PDF
 PE100  Сталь, покрытая оловом 33.3  28.6  3.5  PDF
 PE110  Сталь, покрытая оловом 35.4  26.4  2.8  PDF
 PE115  Сталь, покрытая оловом 37.5  29.3  6.5  PDF
 PE002-002NB  Сплав C770 38.4  32.1  6.5  PDF
 PE002-002NP  Сплав C770 38.4  32.1  6.5  PDF
 PE002-002TB  Сталь, покрытая оловом 38.4  32.1  6.5  PDF
 PE002-002TP  Сталь, покрытая оловом 38.4  32.1  6.5  PDF
 PE003-001NB  Сплав C770 38.4  38.4  6.5  PDF
 PE003-001NP  Сплав C770 38.4  38.4  6.5  PDF
 PE003-001TB  Сталь, покрытая оловом 38.4  38.4  6.5  PDF
 PE003-001TP  Сталь, покрытая оловом 38.4  38.4  6.5  PDF
 PE120  Сталь, покрытая оловом 41.3  18.8  2.8  PDF
 PE130  Сталь, покрытая оловом 41.3  26.7  2.8  PDF
 PE140  Сталь, покрытая оловом 41.8  22.9  9.2  PDF
 PE145  Сталь, покрытая оловом 43.6  23.1  7  PDF
 PE002-003NB  Сплав C770 44.7  32.1  6.5  PDF
 PE002-003NP  Сплав C770 44.7  32.1  6.5  PDF
 PE002-003TB  Сталь, покрытая оловом 44.7  32.1  6.5  PDF
 PE002-003TP  Сталь, покрытая оловом 44.7  32.1  6.5  PDF
 PE003-002NB  Сплав C770 44.7  38.4  6.5  PDF
 PE003-002TB  Сталь, покрытая оловом 44.7  38.4  6.5  PDF
 PE004-001NB  Сплав C770 44.8  44.8  6.5  PDF
 PE004-001TB  Сталь, покрытая оловом 44.8  44.8  6.5  PDF
 PE003-003NB  Сплав C770 51.1  38.4 6.5  PDF
 PE003-003TB  Сталь, покрытая оловом 51.1  38.4  6.5  PDF
 PE004-002NB  Сплав C770 51.1  44.8  6.5  PDF
 PE004-002TB  Сталь, покрытая оловом 51.1  44.8  6.5  PDF
 PE005-001NB  Сплав C770 51.1  25.7  6.5  PDF
 PE005-001NP  Сплав C770 51.1  25.7  6.5  PDF
 PE005-001TB  Сталь, покрытая оловом 51.1  25.7  6.5
 PE005-001TP  Сталь, покрытая оловом 51.1  25.7  6.5
 PE005-002NB  Сплав C770 51.1  32.1  6.5  PDF
 PE005-002NP  Сплав C770 51.1  32.1  6.5  PDF
 PE005-002TB  Сталь, покрытая оловом 51.1  32.1  6.5  PDF
 PE005-002TP  Сталь, покрытая оловом 51.1  32.1  6.5  PDF
 PE150  Сталь, покрытая оловом 54.7  16.9  3.5  PDF
 PE160  Сталь, покрытая оловом 64.5  27.3  14.5  PDF
 PE170  Сталь, покрытая оловом 65.9  32.4  5  PDF
 PE006-001NB  Сплав C770 75.8  51.5  10.5  PDF
 PE006-001TB  Сталь, покрытая оловом 75.8  51.5  10.5  PDF



Новые типы стандартных цельнотянутых СВЧ-экранов и чертежи в формате PDF
Тип СВЧ-экрана Материал Длина, мм Ширина, мм Высота, мм Чертежи
 MS130-10  Сталь, покрытая оловом 13 13 5  PDF
 MS135-20  Сталь, покрытая оловом 13.5 13.5 5.1  PDF
 MS148-10  Сталь, покрытая оловом 14.8 8.9 2  PDF
 MS156-10  Сталь, покрытая оловом 15.6 10.6 3  PDF
 MS183-10  Сталь, покрытая оловом 18.3 10.5 3  PDF
 MS190-10  Сталь, покрытая оловом 19 13.9 2  PDF
 MS206-10  Сталь, покрытая оловом 20.6 17.8 3  PDF
 MS210-10  Сталь, покрытая оловом 21 12  5  PDF
 MS220-10  Сталь, покрытая оловом 22 19.3  3.3  PDF
 MS220-20  Сталь, покрытая оловом 22 17.7  3  PDF
 MS223-10  Сталь, покрытая оловом 22.3  17.3 5  PDF
 MS226-10  Сталь, покрытая оловом 22.6  17.1  2  PDF
 MS233-10  Сталь, покрытая оловом 23.3  17.5 5  PDF
 MS233-20  Сталь, покрытая оловом 23.3  14.5  3  PDF
 MS256-10  Сталь, покрытая оловом 25.6  15.5  2.3  PDF
 MS257-10  Сталь, покрытая оловом 25.7  25.7  6.5  PDF
 MS259-10  Сталь, покрытая оловом 25.9  25.9  3  PDF
 MS263-10  Сталь, покрытая оловом 26.3  16.8  4.5  PDF
 MS263-20  Сталь, покрытая оловом 26.3  19.8  8.1  PDF
 MS288-10  Сталь, покрытая оловом 28.8  19.4  5  PDF
 MS293-10  Сталь, покрытая оловом 29.3  25.3  6.4  PDF
 MS312-10  Сталь, покрытая оловом 31.2  30  5  PDF
 MS323-10  Сталь, покрытая оловом 32.3  23.8  3.7  PDF
 MS323-20  Сталь, покрытая оловом 32.3  23.8  4.7  PDF
 MS323-30  Сталь, покрытая оловом 32.3  23.8  9  PDF
 MS338-10  Сталь, покрытая оловом 33.8  30.3  3.3  PDF
 MS345-10  Сталь, покрытая оловом 34.5  23.3  3.5  PDF
 MS353-10  Сталь, покрытая оловом 35.3  20  6.4  PDF
 MS353-20  Сталь, покрытая оловом 35.3  22.3 6.4  PDF
 MS355-10  Сталь, покрытая оловом 35.5  19 5.5  PDF
 MS366-10  Сталь, покрытая оловом 36.6  34.1  3.3  PDF
 MS378-10  Сталь, покрытая оловом 37.8  21.6  3  PDF
 MS384-10  Сталь, покрытая оловом 38.4  37.6  11  PDF
 MS400-10  Сталь, покрытая оловом 40  18.3  4  PDF
 MS402-10  Сталь, покрытая оловом 40.2  34.6  5.3  PDF
 MS412-10  Сталь, покрытая оловом 41.2 13.6  5.1  PDF
 MS415-10  Сталь, покрытая оловом 41.5  16.8  6.8  PDF
 MS415-20  Сталь, покрытая оловом 41.5  26.5  9.5  PDF
 MS448-10  Сталь, покрытая оловом 44.8 18.2  3  PDF
 MS448-20  Сталь, покрытая оловом 44.8  18.2  5.7  PDF
 MS453-10  Сталь, покрытая оловом 45.3  16.2  6  PDF
 MS466-10  Сталь, покрытая оловом 46.6  17.3  5  PDF
 MS477-10  Сталь, покрытая оловом 47.7  18.2  4  PDF
 MS483-10  Сталь, покрытая оловом 48.3  44.3  3.3  PDF
 MS511-10  Сталь, покрытая оловом 51.1  25.7  6.5  PDF
 MS511-20  Сталь, покрытая оловом 51.1  38.4  6.5  PDF
 MS544-10  Сталь, покрытая оловом 54.4  23.9 7.5  PDF
 MS585-10  Сталь, покрытая оловом 58.5  49.7  4.7  PDF
 MS593-10  Сталь, покрытая оловом 59.3  20.6  3  PDF
 MS593-20  Сталь, покрытая оловом 59.3  20.6  5.7  PDF
 MS631-10  Сталь, покрытая оловом 63.1  35.5  2.8  PDF
 MS737-10  Сталь, покрытая оловом 73.7  28.1  2.9  PDF

Примечание: в таблице приведены конкретные размеры и конструкции стандартных экранов. Если вам требуется похожий, но немного отличающийся по размеру или конструкции экран, пожалуйста, пришлите его чертеж. Можно, в крайнем случае, прислать нам эскиз и ссылку на "похожий" стандартный экран, и мы сами сделаем для вас чертеж и трехмерную модель, и пришлем на подтверждение. Подготовка такого чертежа и 3D-модели может занять несколько дней и потребует дополнительной оплаты.

Материалы
Толщина материала для стандартных экранов — 0.3 мм.
Для нетиповых экранов, по чертежу заказчика, могут быть использованы следующие материалы:
1. На основе меди:
1.1. Латунь (с предварительно нанесенным гальваническим покрытием / с постгальваническим покрытием / без покрытия)
1.2. Сплав C770, или мельхиор (18% Никель, 27% Цинк, добавка меди)
2. На основе стали:
2.1. Углеродистая сталь (с предварительно нанесенным гальваническим покрытием / с постгальваническим покрытием)
2.2. Гальванизируемая сталь
2.3. Нержавеющая cталь
Толщина материала – от 0.1 до 0.4 мм, конкретный вариант уточняйте у наших инженеров.

Для сравнения эффективности экранов, выполненных на основе меди и стали, в диапазоне частот от 100 гц до 10 ГГц целесообразно учитывать следующие зависимости:

Экраны для печатных плат в Москве

Конструктивные элементы

Типовые размеры и форма отверстий >

Монтаж экрана и посадочное место на печатной плате
Монтаж экрана и посадочное место на печатной платеЧто касается технологии монтажа на печатную плату, то мы рекомендуем контактировать с производством, где предполагается монтировать экраны, и консультироваться с ними по поводу посадочного места с учетом их опыта работы. Рекомендуемые посадочные места для типовых экранов можно увидеть в pdf-файлах с их чертежами (см. таблицу выше).

Покрытие: Мы используем на экранах оловянное покрытие чистоты 100%, что позволяет применять стандартные режимы монтажа с оловянными и свинцово-оловянными припоями. Температура и время пайки соответствуют режиму пайки для стандартных радиоэлектронных компонентов.
Примечание: Материал покрывается оловом до формовки.

Упаковка: краны поставляются в пластиковых поддонах, из которых может выполняться автоматическая установка станком на печатные платы. Экраны малого размера и большой серийности поставляются в лентах для станков.

См.также:

Фотографии некоторых типов экранов >

Вопросы и ответы по проектированию и изготовлению экранов >

Запросить чертеж стандартного экрана или сделать заказ >
