Услуги

Монтаж печатных плат и контрактное производство

Скачать рекомендации по подготовке комплектации и документации >


Уважаемые заказчики, наше сборочное производство в Москве и Санкт-Петербурге оснащено современным оборудованием от ведущих мировых производителей. Цеха включают две линии автоматизированного монтажа, участок ручного монтажа, мультизонную конвекционную печь, две станции автоматической оптической инспекции, установку рентген-контроля и другое необходимое оборудование.

Это позволяет нам изготавливать технологически сложные печатные платы в опытных, мелкосерийных и среднесерийных партиях. Если вопрос качества стоит для Вас на первом месте, то будем рады видеть Вас среди наших заказчиков.

Сроки

Типовой срок выполнения небольших заказов – 2-2.5 недели, для срочных заказов – 1 неделя.

Цены

Высокая квалификация сотрудников цеха и возможности оборудования позволяют нам обеспечивать весьма конкурентоспособные цены на монтаж печатных плат и другое производство. Чтобы получить оценку стоимости, отправьте PCB-файл, бланк заказа, сборочный чертеж и спецификацию на e-mail montazh@pcbtech.ru

Оценить стоимость заказа по монтажу

Услуги и стоимость монтажного производства
Описание услуги Параметры Стоимость
Монтаж образцов Ручной и/или манипуляторный
Срок 2-2.5 недели
договорная,
от 5000 до 25000 р
Монтаж серийный несрочный Срок 5-6 недель минимальная,
по договоренности
Монтаж средних партий
(10...100 шт)
Монтаж SMT на станке + манипулятор
Ручной штыревой монтаж
Срок 2.5-3 недели
договорная
от 25000 до 100000 р
Экспресс-монтаж 1 неделя надбавка до 50%
Монтаж плат большого габарита до 610x450x7.0 мм договорная
Монтаж BGA Шаг до 0.4 мм от 100 р/шт.
Рентген-контроль Нанофокус, с просмотром под углом от 100 до 300 р/шт
Технологический рентген - бесплатно.
Монтаж пассивных компонентов
малого размера
Вплоть до 0402, 0201 и 01005 Надбавка до 30%
Запрессовка
разъемов Press-Fit
В зависимости от модели.
Возможно изготовление оснастки под нестандартные разъемы.
От 100 р/шт.,
или по трудоемкости
Монтаж безвыводных корпусов
CCGA, COB, CSP, LGA
Да, с возможностью рентген-контроля Договорная
Смешанный монтаж BGA
(свинцовый и бессвинцовый)
Да, на свинцовую паяльную пасту
по усредненному термопрофилю
Стандартная
Ремонт и реболлинг BGA Да, шаг шариков от 1 до 0.3 мм от 200 до 800 р/шт.
Двусторонний зеркальный монтаж BGA Да Надбавка до 50%
Монтаж микросхем
с малым шагом
Да, до 0.4 мм Надбавка до 5%
Отмывка ПП Да, при наличии указаний заказчика
Требуется заранее указывать тип пайки - безотмывная или водосмывная
При использовании химии - надбавка 5...10%
Монтаж  Flip chip Да Типовая
Монтаж MCM Да Типовая
Монтаж MEM Да Типовая
Монтаж uBGA Да Типовая
Бессвинцовый монтаж Да, по договоренности Типовая
Формовка выводов CQFP Да, типа "крыло чайки", по чертежам заказчика от 15000 до 50000 р/заказ

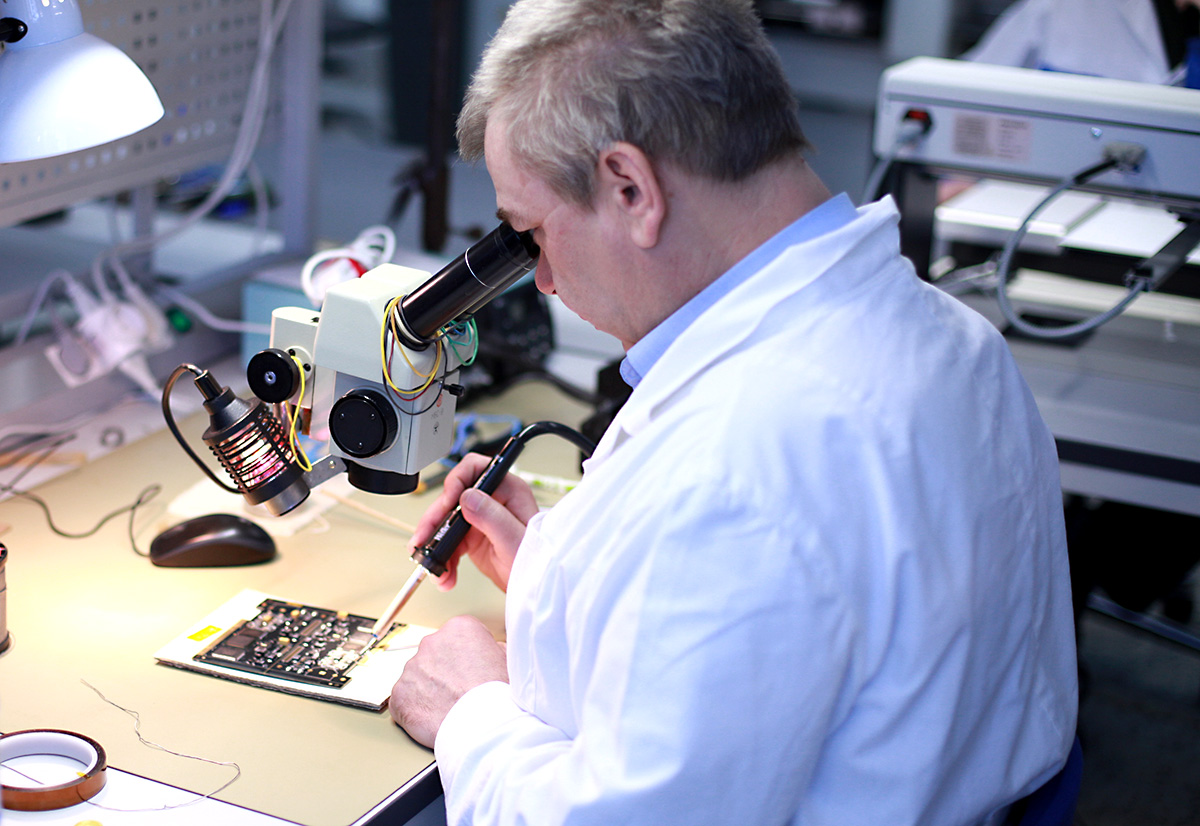

Участок ручного монтажаРучной монтаж печатных плат

 Заказать монтаж печатных плат

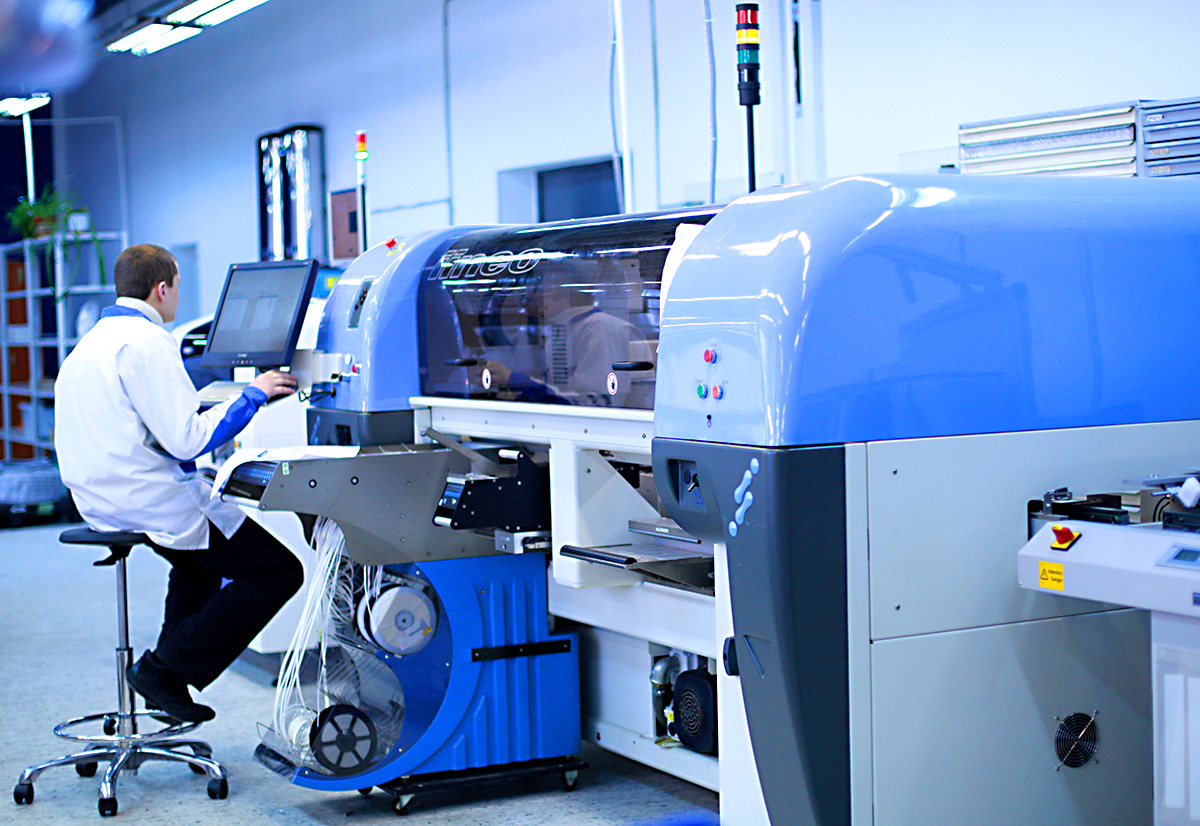

Станок SMT-монтажа EUROPLACER IINEO TORNADO позволяет зарядить одновременно до 250 номиналовМонтаж печатных плат в Москве

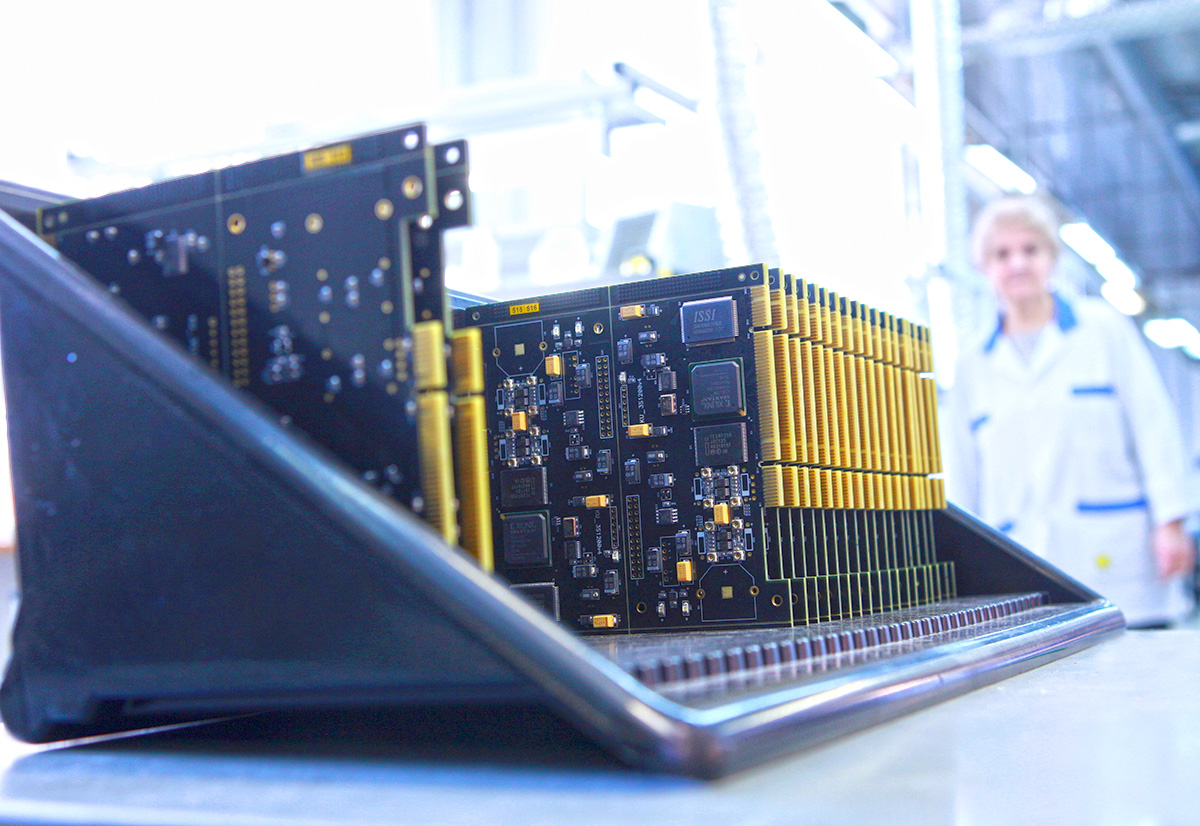

Готовые к упаковке изделия для одного из заказчиковНедорогой монтаж печатных плат

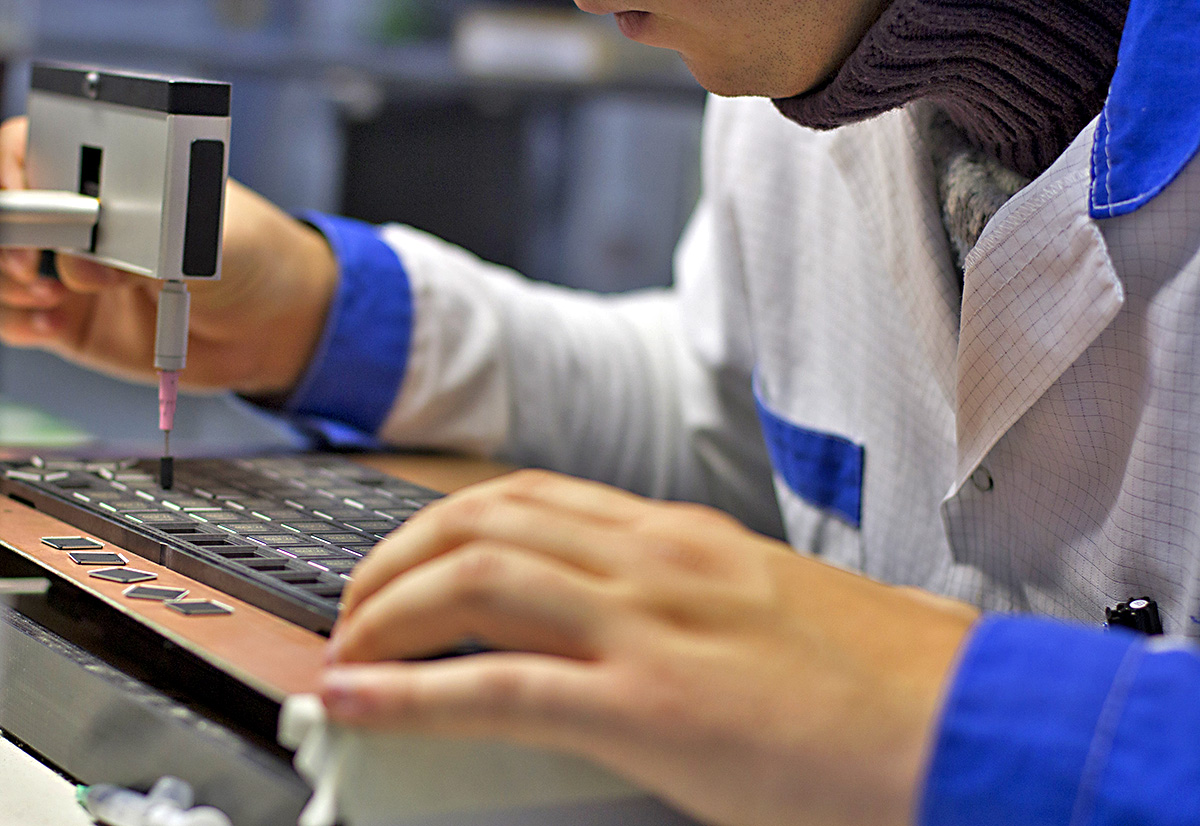

В случае, если планарные компоненты предоставлены заказчиком без достаточного запаса, их монтаж выполняется на SMT-манипулятореСтоимость монтажа печатных плат в Москве

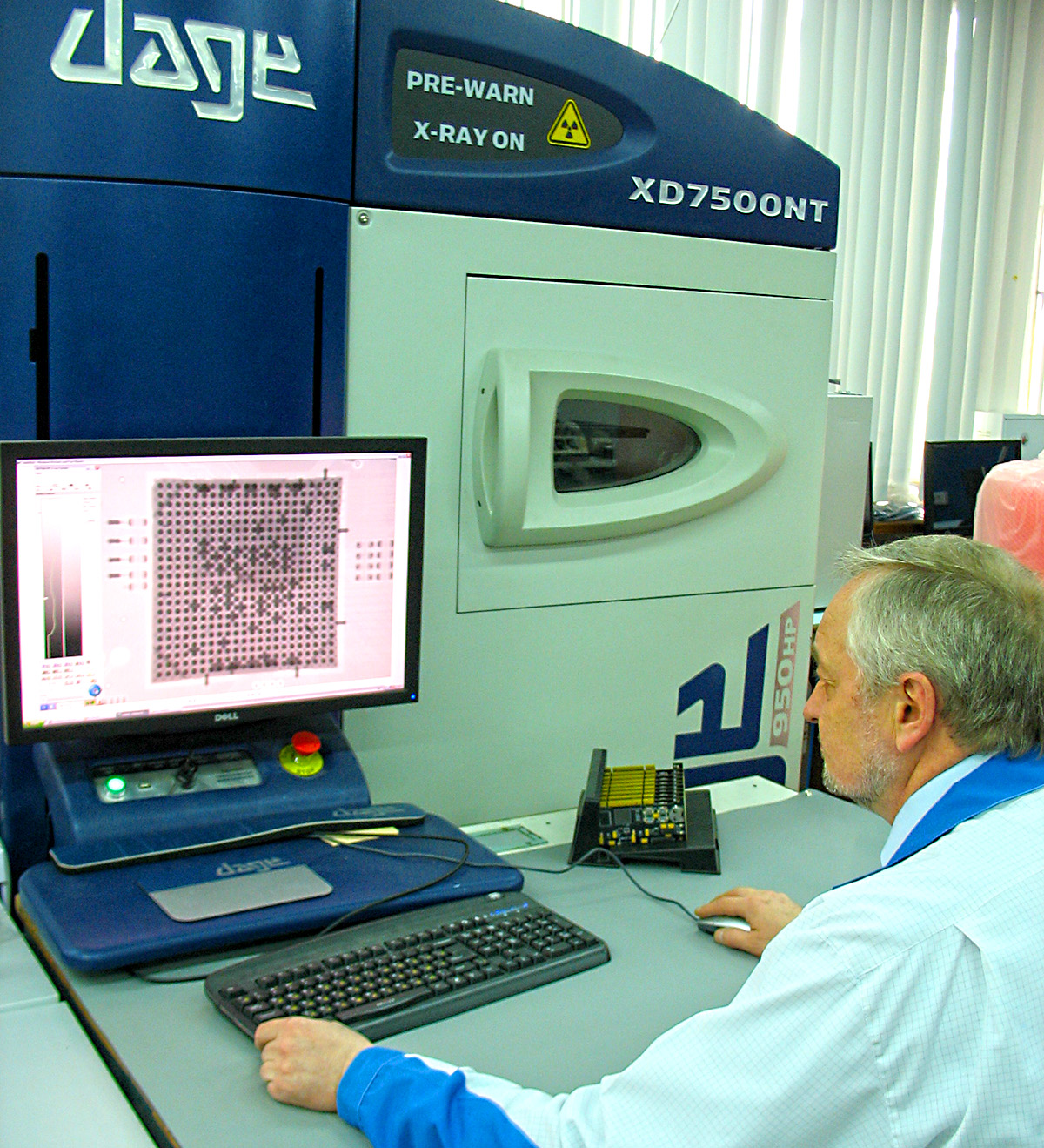

Установка рентген-контроля с нанофокусом позволяет гарантированно проверить качество мотажа BGA-элементов, без чего невозможно изготовление технологически-сложных изделий, стоимость компонентов которых достаточно высока



Комплектация

Мы предлагаем воспользоваться нашей услугой по закупке комплектующих для монтажа ваших печатных плат. В этом случае предоставляются скидки на все этапы контрактного производства, и гарантируется корректность подготовки комплектации к изготовлению, с учетом всех требований. Кроме того, мы можем изготовить металлические СВЧ-экраны (стандартные и на заказ) для установки на печатную плату и экранирования электромагнитных излучений.

Печатные платы:

• стеклотекстолит – рекомендуется FR4 High Tg, допустимо FR4
• защитная паяльная маска должна быть нанесена поверх меди
• покрытие площадок – HASL, бессвинцовый HASL или иммерсионное золото
• переходные отверстия не должны находиться на контактных площадках или близко от них
• максимальные габариты собираемых печатных плат: L=457 мм (до 500 мм), H=300 мм
• минимальные габариты:

Ручной монтаж, единичные экземпляры: удобные для манипуляций руками.

Автоматический монтаж печатных плат: не менее 50 мм x 50 мм.

Для монтажа на автоматах  желательно объединение плат в панели! • Наилучший размер панели 200 х 250 мм — для толщины плат от 1,5 мм.
• Должны стоять три реперные метки по углам панели для автоматического монтажа.
• Для автоматического монтажа с 2 сторон платы нужно расстояние, свободное от планарных компонентов, не менее 5 мм от края – для закрепления на линии. Если не обеспечено это требование, то будет выполняться допайка этих компонентов вручную (если это допустимо)

Файлы

Для ориентировочной оценки заказа на монтаж печатных плат желательно предоставить хотя бы некоторые из файлов.

  1. Бланк заказа на монтаж с указанием точек пайки, сторон монтажа, наличие BGA и других особенностей.
  2. Спецификация или перечень, или (лучше) список типов корпусов с их количеством: формат Excel, Word.
  3. Файл печатной платы: формат Gerber, PCAD, ACCEL EDA, Orcad, Cadence Allegro.
  4. Сборочный чертеж или габаритный чертеж: формат AutoCAD или PDF.
  5. Указание - односторонний или двусторонний монтаж, и особенности монтажа.
  6. По возможности - количество планарных и штыревых точек пайки на Top и Bottom, количество и типы BGA.

Заполненный бланк заказа сократит время оценки заказ!

Для размещения заказа на монтаж нам необходимы следующие файлы.

  1. Спецификация: формат Excel, Word.
  2. Накладная на компоненты по форме М-15 (или передаточная ведомость): формат Excel, Word.
  3. Файл печатной платы: формат Gerber, PCAD, ACCEL EDA, Orcad, Cadence Allegro.
  4. Файл трафарета: формат Gerber.
  5. Файл Pick & Place (программа для автомата): формат TXT, Excel, Word.
  6. Сборочный чертеж: формат AutoCAD или PDF.

Базовым документом для монтажа является спецификация. В соответствии с ней осуществляется монтаж.

Вспомогательными документами являются: передаточная накладная, программа для автомата Pick & Place, сборочный чертеж, файл PCB и др. документация, если имеется. В случае разночтения документов или файлов со спецификацией преимущество имеет спецификация.

Требования к подготовке компонентов для монтажа печатных плат

  • Компоненты для сборки должны поставляться в заводских упаковках.
  • BGA-компоненты должны поставляться в вакуумной упаковке.
  • Для компонентов в лентах нужен запас 3% и заправочный конец 50 мм.
  • Для других компонентов нужен запас 1%, но не менее 1 шт.

Каждое наименование укладывается в отдельную упаковку (коробку или пакет) с четко читаемым наименованием и указанным количеством, корректно отраженным в передаточных документах.

Использование лент без заправочных концов согласовывается и оплачивается заказчиком дополнительно. Отсутствие технологического запаса обязательно приведет к получению заказчиком недоукомплектованных узлов (на нескольких последних платах компоненты, которые были предоставлены без запаса, будут отсутствовать).

Если у вас остались еще вопросы, то вы можете их уточнить непосредственно у наших специалистов. Для этого нужно позвонить по телефону +7 (499) 558-02-54 (Москва) или +7 (812) 779-12-23 (Санкт-Петербург).
