Мы изготавливаем на заказ высококачественные печатные платы, уделяя особое внимание надежности, качеству и долговечности изделий. Посредством налаженного производственного процесса, выбора лучших материалов, контроля качества и отлаженной логистики мы обеспечиваем высокую скорость поставки и конкурентоспособные цены. Отметим, что все печатные платы проходят дополнительный контроль на хорошую паяемость и плоскостность (это важно для монтажа плат с BGA-компонентами), а также строжайший контроль качества металлизации в отверстии.
Каждую неделю мы поставляем российским заказчикам от 50 до 100 разных моделей печатных плат, в том числе:
Отправить заказ печатных плат на оценку >
Технологические возможности
| Параметр |
Стандартные |
Продвинутые |
| Количество слоев |
до 24 |
до 64 |
| Толщина платы, мм |
0.3...3.2 |
0.1...8.0 |
| Максимальный размер платы, мм |
500x800 |
800x1100 |
| Соотношение диаметра металл. отверстия к толщине платы |
1 : 10 |
1 : 12...1 : 20 |
| Минимальная ширина проводника и зазора, мм |
0.1 |
0.075...0.05 |
| Минимальный ободок (от внутр.диаметра отверстия), мм |
0.125 |
0.1 |
| Минимальный диаметр сквозного отверстия, мм |
0.2 |
0.1 |
| Минимальный диаметр лазерного отверстия, мм |
0.15 |
0.1...0.075 |
| Ширина линии шелкографии, мм |
0.15 |
0.1 |
Более детальная информация о технологических возможностях по печатным платам >
Сроки изготовления печатных плат
| типовой срок |
3-4 недели |
| срочное изготовление |
2,5-3 недели |
| супер-экспресс |
2-2,5 недели |
Возможность выполнения срочного заказа штучного изготовления печатных плат, вопрос наличия материала и конкретные сроки поставки обсуждайте с менеджером.

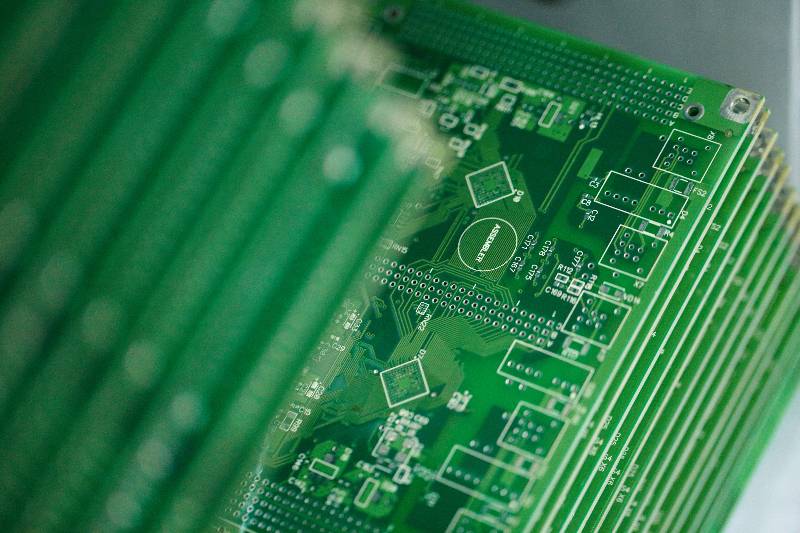

Многослойные печатные платы
|
|
Характеристики
|
|
|
-
Тонкие проводники и зазоры — 0.05мм/0,05мм, микроотверстия и прецизионное совмещение
-
Количество слоев — до 10
-
Многоярусные слепые отверстия
-
Заполнение слепых микроотверстий медью
-
Отверстия в площадке — 0,08мм — заполнение и металлизация
-
Скрытые/распределенные емкости — снижение шумов, меньше конденсаторов
-
Высокоточное сверление — 0.08мм
-
Stackup 1+N+1, i+N+i (i≥2), ALIVH
-
Управление импедансом (±10%, улучшенное — ±7%)
-
Металлизация торцов для улучшения экранирования
|

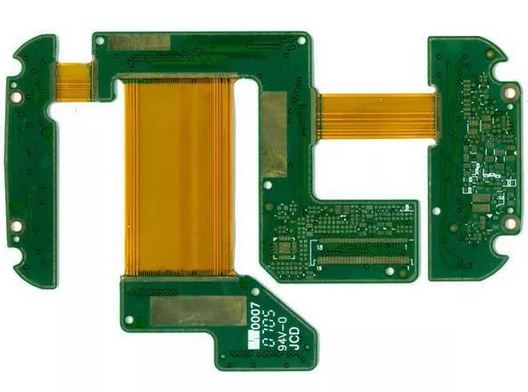

Гибко-жесткие печатные платы
|
|
Характеристики
|
|
|
-
Очень узкие проводники и зазоры — в некоторых случаях до 50мкм!
-
Однослойные и многослойные гибкие платы — до 8 слоев
-
Любые гибкие и гибко-жесткие конструкции для статического и динамического изгиба
-
Отверстия — прямо в контактных площадках, микроотверстия до 0.15мм
-
Базовые материалы — DuPont, Expanex, SDFlex, 3M, Hanwha
-
Материал упрочнителя — FR4, Aluminum, Polyimide, Stainless Steel
|

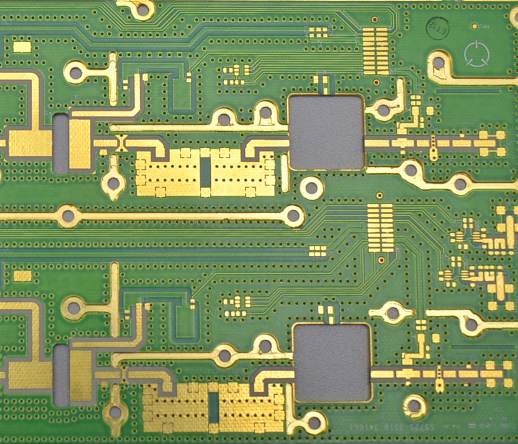

Печатные платы на СВЧ-материалах
|
|
Характеристики
|
|
|
Металлическое основание применяется как:
Базовые материалы:
Dk 2.17 2.2 2.55 3.0 +/- 0.05
Df 0.001-0.0014
Толщины по ГОСТ: 0.5мм 1.0мм 1.5мм 2.0мм 2.5мм
|
Материалы
При изготовлении мы используем высококачественный материал FR4 для двусторонних и 4-слойных плат, а для плат 6 и более слоев применяем FR4 High Tg - более стабильный материал, устойчивый к воздействию повышенных температур пайки, особенно в бессвинцовых режимах. Такие платы имеют более высокую надежность, чем обычные из за более качественного выполнения медных межслойных соединений в переходных отверстиях, но и их стоимость выше, чем у обычных плат.
Примечание: Если на плате есть бессвинцовые BGA-компоненты и планируется монтаж в бессвинцовом режиме (нагрев до 250-260C), то применение FR4 High Tg является обязательным! Обычные платы на материале FR4 такую температуру пайки не выдержат!
Специальные материалы: Кроме того, мы можем применять СВЧ-материалы, полиимид, а также различные специальные виды материалов. Можно сочетать различные материалы и обычный FR4, изготавливая "композитные" многослойные платы.
Более подробно о доступных материалах и конструкциях печатных плат >
Цена заказа изготовления печатных плат
Ориентировочная стоимость изготовления образцов печатных плат 3 класса точности без особых требований, на стандартном материале FR4, покрытие HASL, при сроке поставки 4 недели, приведена в таблице:
Стоимость изготовления печатных плат
| Кол.слоев |
Подготовка, руб. |
Изготовление за дм2, руб. |
| 2 |
8000 |
180 |
| 4 |
16000 |
300 |
| 6 |
18500 |
450 |
| 8 |
25500 |
600 |
| 10 |
32500 |
750 |
Чтобы оценить стоимость и сроки поставки конкретного заказа, отправьте нам по e-mail pcb@pcbtech.ru описание печатной платы или заполненный бланк заказа, указав количество и желаемый срок поставки. Описание печатной платы можно прислать в любой удобной форме, но для многослойных плат лучше заполнять наш бланк - в нем предусмотрены все особенности. Для сложных проектов желательно также приложить файлы Gerber или PCB (с указанием формата и версии САПР), а также, по возможности, чертежи.
Если оценка изготовления печатной платы нужна вам срочно, то после отправки письма перезвоните менеджерам по тел.: +7 (499) 558-0254 и попросите оценить ваш заказ побыстрее - мы сможем сделать это немедленно.
Подробнее о сроках и стоимости >
Проверка файлов
Каждый заказ перед запуском процесса изготовления проходит инженерную проверку на выявление потенциально проблемных мест в вашей конструкторской документации.
Вот что мы проверяем при запуске ваших заказов печатных плат >
Технические консультации
Позвонив нам или отправив сообщение по e-mail, Вы можете получить бесплатную консультацию по любым техническим вопросам. Не стесняйтесь спросить, особенно если проектируете новую структуру печатной платы или применяете более жесткие параметры, чем обычно.
Вы также можете приехать к нам в офис и обсудить с нашими высококвалифицированными инженерами ваши заказы и проблемы. В этом случае предпочтительно договориться с нужным сотрудником заранее.
