Библиотека типовых отверстий

При проектировании нестандартных экранов пользуйтесь конструктивными элементами с размерами, указанными в приведённых ниже таблицах. Это размеры штампов, уже имеющихся на производстве.
В этом случае стоимость изготовления оснастки и, соответственно, стоимость заказа будет ниже.

Круглые отверстия

Таблица стандартных диаметров отверстий

Ø	1,3	1,6	2	2,2	2,5	3	3,5	3,8	4	4,5	5	6	6,5	7	7,4	8	9
Ø	10	10,5	11	12	14,2	16	17	18	24	34,6

Продолговатые отверстия со скруглением



Таблица стандартных размеров отверстий

R	L
0,9	14,2
2	11
2,5	8,2
3,25	15,4
3,5	14,6
4,25	16,25
3	14,25
1,25	12,6



 Прямоугольные отверстия

Таблица стандартных размеров отверстий

A	B
1	2
1	4
1,1	7
2	4
2	6
2	25
2,5	2,5
3	3
3	4
3	10
3	12
3	15
3	25
4	25
4,3	4,3
5	5
5	10
6	6
7	7
8,5	8,5
10	10
15	15

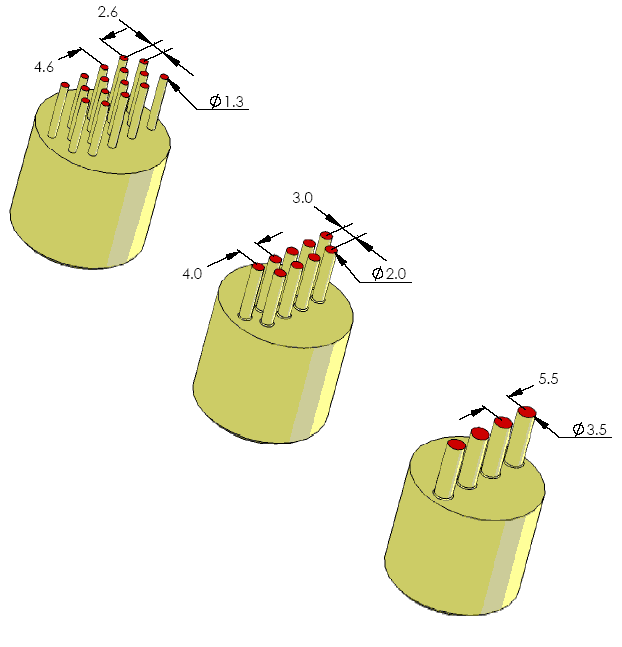

Стандартные сетки отверстий
