Конструкции печатных плат с металлическим ядром или основанием

В данном разделе представлены материалы и структуры, применяемые в производстве печатных плат с металлическим ядром или основанием.

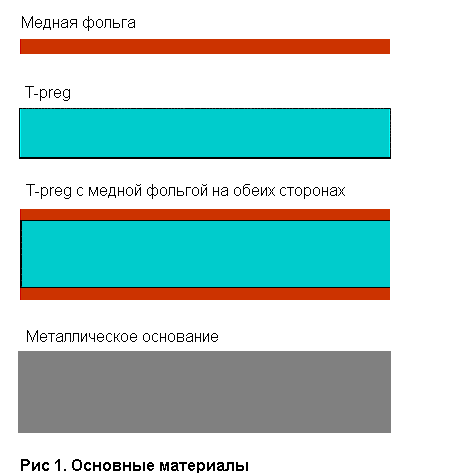

На рис.1 изображены основные материалы, используемые при производстве печатных плат с металлическом ядром или основанием.



Материалы для производства печатных плат с металлическим ядром или основанием

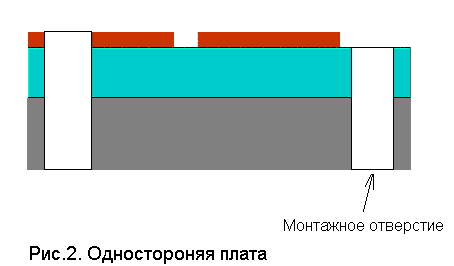

Структура односторонней печатной платы с металлическим основанием представлена на рис.2Одностороння печатная плата с металлическим основанием

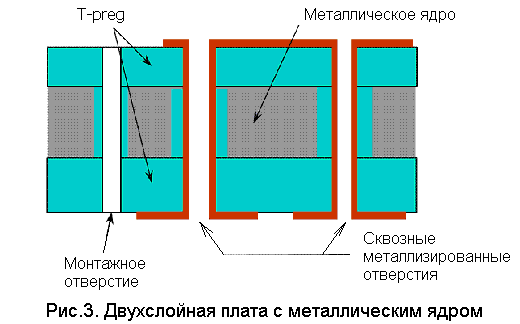

Структура двусторонней печатной платы с металлическим ядром изображена на рис.3



Двусторонняя печатная плата с металлическим ядром

- 2 медные фольги (Cu Foil)

- 2 тепловых препрега (T-preg)

- металлическое ядро

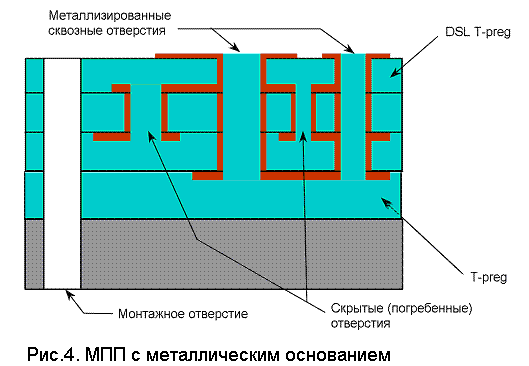

Многослойная печатная плата с металлическим основанием и скрытыми отверстиями изображена на рис.4



Многослойная печатная плата с металлическим основанием

- 2 фольгированных с обеих сторон тепловых препрега (DSL)

- 2 тепловых препрега (T-preg)

- металлическое основание

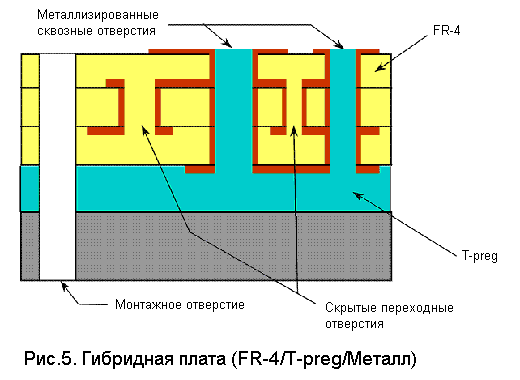

На рис.5 представлена гибридная печатная плата, состоящая из многослойной печатной платы изготовленной из стеклотекстолита FR-4, через теплопроводящий диэлектрик приложенную на металлическое основание.



Гибридная плата (FR-4 на металлическом основании)
