Серийные номера на печатной плате

PCBtech - серийный номер на печатной платеДовольно часто у наших заказчиков возникает вопрос четкой идентификации и прослеживания печатных плат на протяжении всего жизненного цикла изделия. Простейший способ идентификации – это наличие даты изготовления и индивидуального серийного номера на каждой печатной плате.

Дата изготовления:
Что касается даты изготовления, то этот вопрос решен у большинства изготовителей. Российские заводы, как правило, наносят дату в формате, оговоренном в ГОСТ, в слое шелкографии (или, иногда, вручную черной краской, но тогда ее в дальнейшем надо защищать от растворителей с помощью лака).
Зарубежные производители ПП по умолчанию наносят на плату маркировку UL, в состав которой автоматически входит логотип и код изготовителя, а также двузначный номер недели и двузначный номер года изготовления.
Если необходимо заказчику, можно заказать формат даты, более соответствующий требованиям ГОСТ, т.е. указывать не номер недели, а номер месяца.
А вот с индивидуальными серийными номерами ситуация сложнее.

Серийные номера:
Есть следующие варианты выполнения серийных номеров:
1. Печать серийного номера прямо на плату, специальным принтером, и просушивание в одном цикле с сушкой шелкографии.
Это самый удобный способ, особенно для срочных заказов, но какой принтер есть далеко не на каждом производстве печатных плат.
2. Выполнение последовательных номеров прямо на трафаретах шелкографической маркировки.
Недостатки:
а) это возможно, только если партия ПП маленькая, т.к. на каждую плату нужно готовить свой трафарет для шелкографии.
б) возможны пропуски в серийных номерах при отбраковке плат из партии.
3. Нанесение последовательных номеров на готовые платы вручную.
Недостатки:
а) приходится дополнительно сушить ПП и задубливать краску после нанесения номеров
б) читаемость номеров низкая
в) стойкость такой краски к спирто-бензиновой смеси и другим растворителям ниже, чем у стандартной маркировки

Стоимость:
Доплата за нанесение серийных номеров может составлять от 20 до 80 руб. за каждую плату, в зависимости от способа нанесения номеров и от партии плат.

Рекомендуемые параметры:

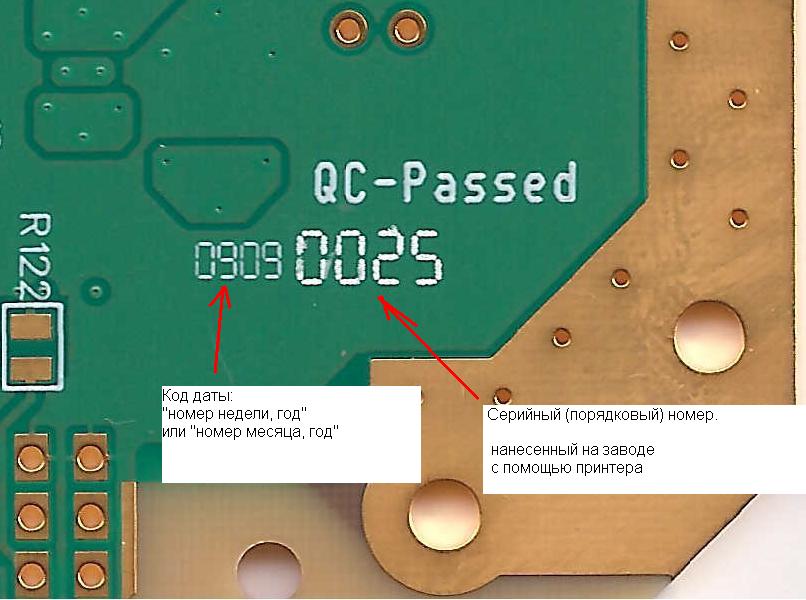

Минимальная высота шрифта для серийного номера – 1 мм, оптимально для хорошей читаемости – 2…2.5 мм, ширина линии – 0.15…0.25 мм. Тип шрифта задать нельзя, он определяется заводом-изготовителем – как правило, это семисегментный набор (см. фото).
Количество цифр в номере – от 4 до 8.

Что учесть при подготовке КД:
В чертеже платы должны быть указаны сторона и место для нанесения серийного номера.
В пояснительной записке (бланке заказа) необходимо указать, что требуется нанесение серийных номеров, а также описать формат и начальное значение номера. Например, формат «MMYY 0000» будет означать нанесение двузначного номера недели, двузначного номера года и четырехзначного серийного номера, от 0001 и далее по порядку.
