Монтаж печатных плат и контрактное производство
Требования к комплектации и КД на монтаж >
Технология
Мы применяем самое передовое оборудование для монтажа ваших заказов.
Специализация компании PCB technology - опытные образцы и небольшие партии очень сложных плат, с обеспечением высочайшего качества и надёжности, а также с гарантией короткого срока исполнения заказа.
Этим определяется и выбор оборудования, и высокие требования к квалификации персонала, и строжайший контроль качества на каждом этапе монтажа.
Скорость и качество
Даже опытные образцы мы можем поставить на SMT-линию для обеспечения высочайшего качества монтажа, при соблюдении срока выполнения заказа 2 недели (обычный заказ) и 1 неделя (срочный заказ).
Цены
Высокая квалификация наших сотрудников и особенности оборудования позволяют нам обеспечивать весьма конкурентоспособные цены на срочный монтаж сложных печатных плат. Чтобы получить оценку стоимости, отправьте PCB-файл, сборочный чертеж и спецификацию на e-mail pcb@pcbtech.ru
Оценить стоимость заказа по монтажу >

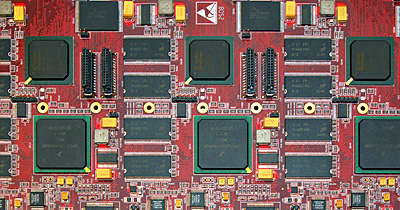

Технологические возможности монтажного производства
| Стандартный срок монтажа |
2 недели |
| Экспресс-монтаж |
1 неделя |
| Габариты плат |
до 610x450x7.0 мм |
| Монтаж BGA |
1.25, 1, 0.8, 0.5, 0.4 мм |
| Рентген-контроль |
Да |
| Монтаж пассивных компонентов |
0402, 0201 и 01005 |
| разъемы Press-Fit |
Да |
| CCGA |
Да |
| COB |
Да |
| CSP |
Да |
| Ремонт и реболлинг BGA |
Да |
| Двусторонний зеркальный монтаж BGA |
Да |
| Микросхемы с малым шагом (0,3 мм) |
Да |
| Flip chip |
Да |
| MCM |
Да |
| MEM |
Да |
| uBGA |
Да |
| Бессвинцовый монтаж |
Да |
Последовательность операций и оборудование
| Операция |
Оборудование |
| Нанесение паяльной пасты |
Трафаретный принтер SpeedPrint (Англия)
Фрейм 570x570 мм или рама 800x600 мм |

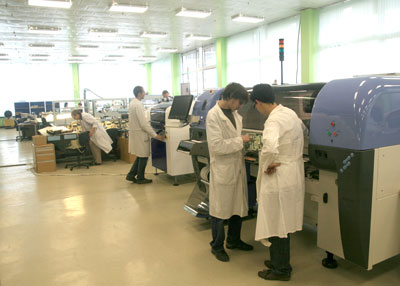

| Автоматический поверхностный монтаж |
Робот IINEO Tornado Europlacer (Англия),
12 тыс. компонентов в час,
BGA, LGA, QFN, uSOIC, 0402, 0201, 01005
Конвейер для ПП размером до 610x450x7.0 мм
Высокая точность и большая скорость установки позволяет
монтировать самые сложные платы. |
| Доустановка компонентов на манипуляторе |
Полуавтомат Mechatronika MM500 (Польша).
Применяется, если компоненты предоставлены
без тех.запаса или в нестандартной упаковке. |
| Оплавление в конвекционной печи |
Печь FL-VP660N (Китай), 6 зон.
Азотная среда оплавления позволяет снизить термоудар
и повысить качество пайки. |
| Ручной монтаж и сборка |
Паяльные станции PACE (США)
с контролем температуры жала.
Есть возможность монтажа вплоть до 0201. |
| Запрессовка разъемов |
Автоматический пресс Fintecnic
с контролем давления.
Наличие оснастки для большинства видов Press-Fit разъемов
позволяет оперативно и качественно выполнять их монтаж. |
| Рентген-контроль BGA-компонентов |
Xbeam 130 (Италия) |
| Визуальный контроль и ОТК |
Микроскопы МБС-10 |
| Автоматическая оптическая инспекция |
Установка АОИ Marantz 22X (Голландия) |
Комплектация
Мы предлагаем воспользоваться нашей услугой по закупке комплектующих для ваших печатных узлов. В этом случае предоставляются скидки на все этапы контрактного производства, и гарантируется корректность подготовки комплектации к монтажу, с учетом всех требований.
Кроме того, мы можем изготовить металлические СВЧ-экраны (стандартные и на заказ) для установки на печатную плату и экранирования электромагнитных излучений.
Ремонт и замена компонентов
При необходимости мы предоставляем услуги по замене компонентов на печатной плате, в том числе BGA и QFN. При необходимости выполняется восстановление шариков BGA (реболлинг), а также замена бессвинцовых шариков на свинец-содержащие.
Также мы выполняем установку на печатную плату одиночных корпусов BGA с рентген-контролем.
Наши возможности по контрактному производству печатных плат
• пайка «волной» (штыревой монтаж)
• автоматический SMT-монтаж
• ручной монтаж на паяльных станциях (штыревой и SMT)
• монтаж микросхем BGA
• рентгенконтроль качества пайки BGA
• ремонт модулей с заменой и востановлением выводов BGA
Сроки
• подготовка производства для автоматического монтажа (программа для установки компонентов, изготовление трафаретов) – 1 неделя
• подготовка производства для полуавтоматического монтажа, изготовление трафаретов – 3 рабочих дня
• подготовка производства для ручного монтажа (разбор КД и компонентов) – 3 рабочих дня
• типовой срок монтажа партии изделий – 2 недели
• срочный монтаж партии изделий – 6÷7 рабочих дней
• срочный частичный монтаж ( установка BGA, запресовка разъемов) – 3÷5 рабочих дней
Точная оценка сроков и стоимости выполняется индивидуально по каждому заказу.
Обещанные сроки гарантируются при условии отсутствия вопросов по комплектации и документации!
Стоимость
Ориентировочная стоимость монтажа составляет:
• автоматический SMT-монтаж – от 0,02 до 0,005 у.е. за вывод
• ручной штыревой + SMT-монтаж – от 0,04 до 0,02 у.е. за вывод
Для точной оценки стоимости монтажа отправьте запрос на pcb@pcbtech.ru
Особые случаи
Отдельно рассчитывается:
• монтаж мелких серий (менее 100 изделий)
• монтаж крупных серий (более 1000 изделий)
• монтаж микросхем BGA, QFN и рентген-контроль
Требования к подготовке заказа
Печатные платы:
• стеклотекстолит – рекомендуется FR4 High Tg, допустимо FR4
• защитная паяльная маска должна быть нанесена поверх меди
• покрытие площадок – HASL, бессвинцовый HASL или иммерсионное золото
• переходные отверстия не должны находиться на контактных площадках или близко от них
• максимальные габариты собираемых печатных плат: L=457 мм (до 500 мм), H=300 мм
• минимальные габариты:
ручной монтаж, единичные экземпляры: удобные для манипуляций руками;
автоматический монтаж: не менее 50 мм x 50 мм
Для монтажа на автоматах желательно объединение плат в панели!
• наилучший размер панели 200 х 250 мм — для толщины плат от 1,5 мм
• должны стоять три реперные метки по углам панели для автоматического монтажа
• для автоматического монтажа с 2-х сторон платы нужно расстояние, свободное от планарных компонентов, не менее 5 мм от края – для закрепления на линии. Если не обеспечено это требование, то будет выполняться допайка этих компонентов вручную (если это допустимо)
Файлы:
Для ориентировочной оценки заказа на монтаж желательно предоставить хотя бы некоторые из файлов:
1. Спецификация или перечень, или (лучше) список типов корпусов с их количеством: формат Excel, Word
2. Файл печатной платы: формат Gerber, PCAD, ACCEL EDA, Orcad, Cadence Allegro
3. Сборочный чертеж или габаритный чертеж: формат AutoCAD или PDF
4. Указание - односторонний или двусторонний монтаж, и особенности монтажа
5. По возможности - количество планарных и штыревых точек пайки на Top и Bottom, количество и типы BGA
Для размещения заказа на монтаж нам необходимы следующие файлы:
1. Спецификация: формат Excel, Word
2. Накладная на компоненты по форме М-15 (или передаточная ведомость): формат Excel, Word
3. Файл печатной платы: формат Gerber, PCAD, ACCEL EDA, Orcad, Cadence Allegro
4. Файл трафарета: формат Gerber
5. Файл Pick & Place (программа для автомата): формат TXT, Excel, Word
6. Сборочный чертеж: формат AutoCAD или PDF
Базовым документом для монтажа является спецификация. В соответствии с ней осуществляется монтаж. Вспомогательными документами являются: передаточная накладная, программа для автомата Pick & Place, сборочный чертеж, файл PCB и др. документация, если имеется. В случае разночтения документов или файлов со спецификацией преимущество имеет спецификация.
Компоненты:
При подготовке компонентов для монтажа надо руководствоваться следующим:
• компоненты для сборки должны поставляться в заводских упаковках
• BGA-компоненты должны поставляться в вакуумной упаковке
• для чип-компонентов нужен запас 2÷3% на потери при сборке
• по возможности надо предоставлять технологический запас хотя бы по 1÷2 шт на каждый крупный компонент, и по 5÷6 шт на мелкие компоненты, на случай отбраковки на входном контроле
Для ручного монтажа: Допускаются отрезки лент. Каждое наименование укладывается в отдельную упаковку (коробку или пакет) с четко читаемым наименованием и указанным количеством, соответственно
отраженным в передаточных документах.
Для автоматического монтажа: Для ленты необходим дополнительный запас на заправку в автомат – длиной желательно 40 см, в некоторых случаях допустимо 4...5 см.
Использование лент без заправочных концов дополнительно согласовывается.
Отсутствие технологического запаса или дефицит могут привести к получение заказчиком недоукомплектованных узлов.

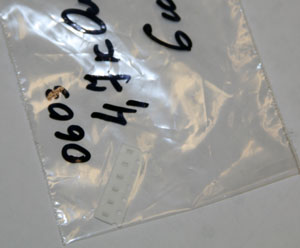

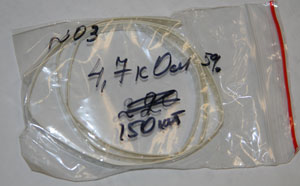

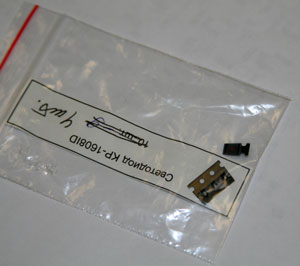

Примеры некорректно подготовленных для монтажа компонентов:
См.также раздел Комплектация > и Бессвинцовые технологии >
