Печатные платы

Печатная плата представляет собой панель или пластину, состоящую из одного или пары токопроводящих рисунков. Они располагаются на поверхности диэлектрического основания. В некоторых случаях используется система проводящих рисунков, находящихся на поверхности и в объеме диэлектрического основания. Основное назначение печатных плат — механическое крепление квантовой электроники и электронной техники, а также их электрическое соединение.

Разновидности печатных плат

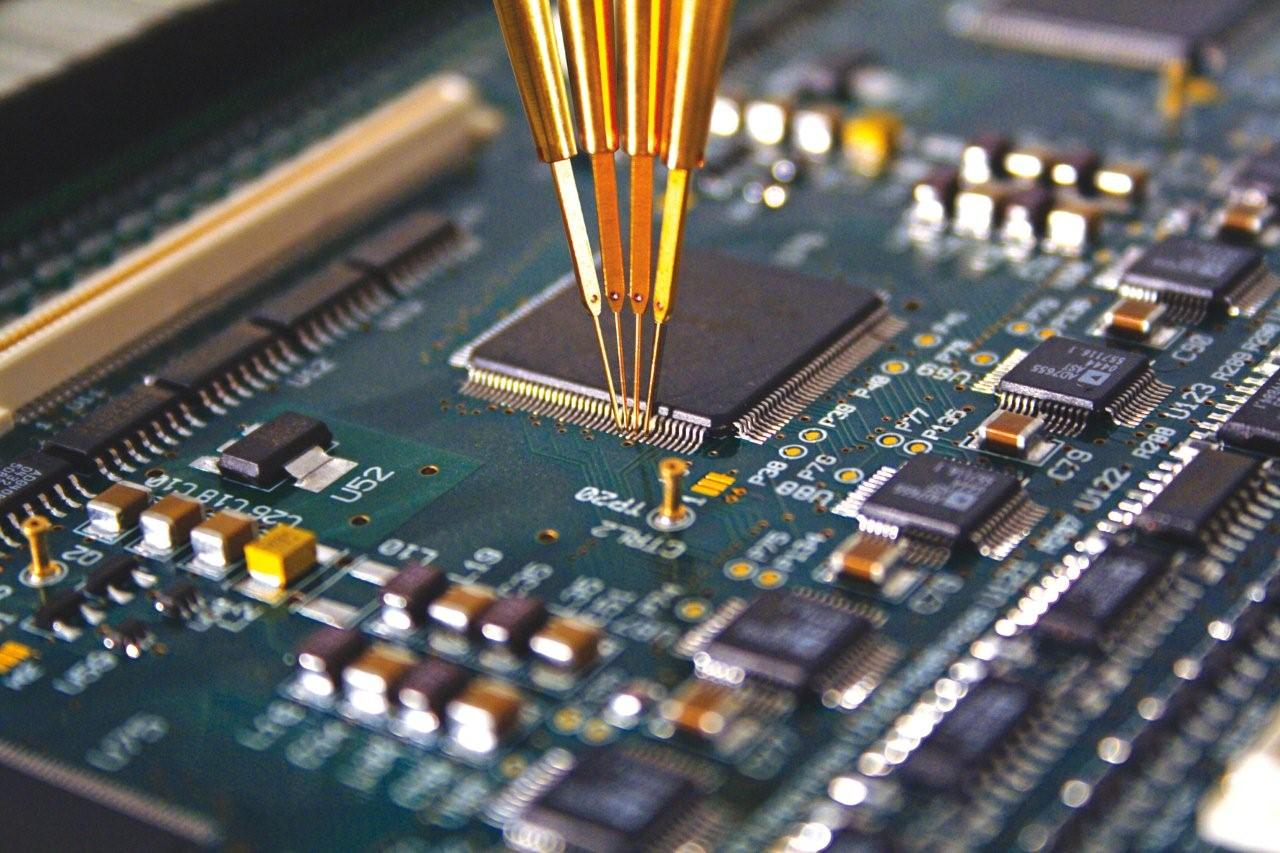

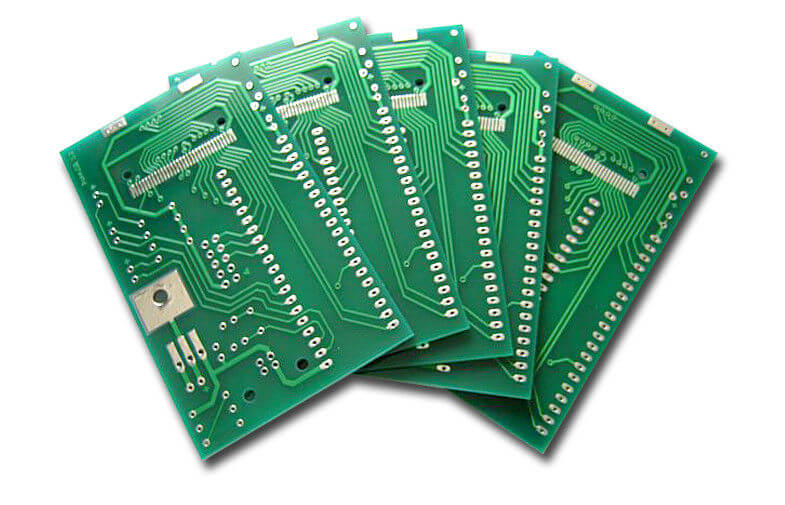

Простейший вариант — пластина с медными проводниками на одной из сторон, связывающими элементы токопроводящего рисунка только на ее поверхности. Такие изделия известны как однослойные печатные платы (ОПП).

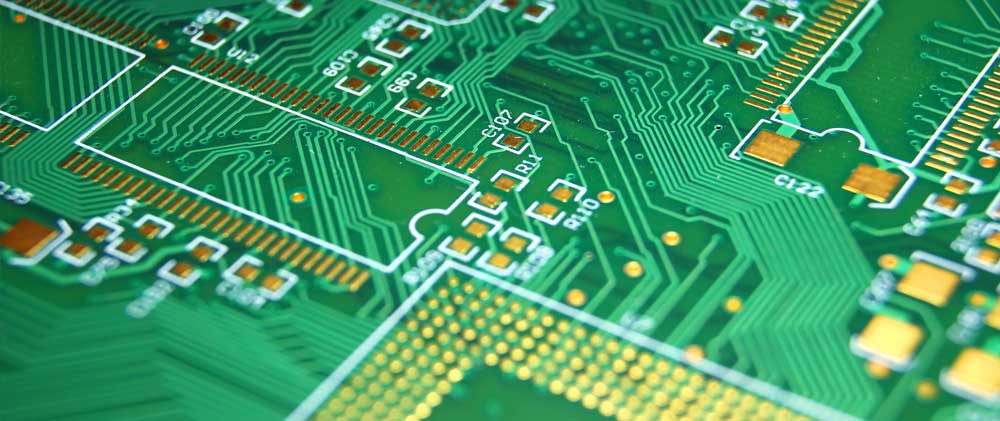

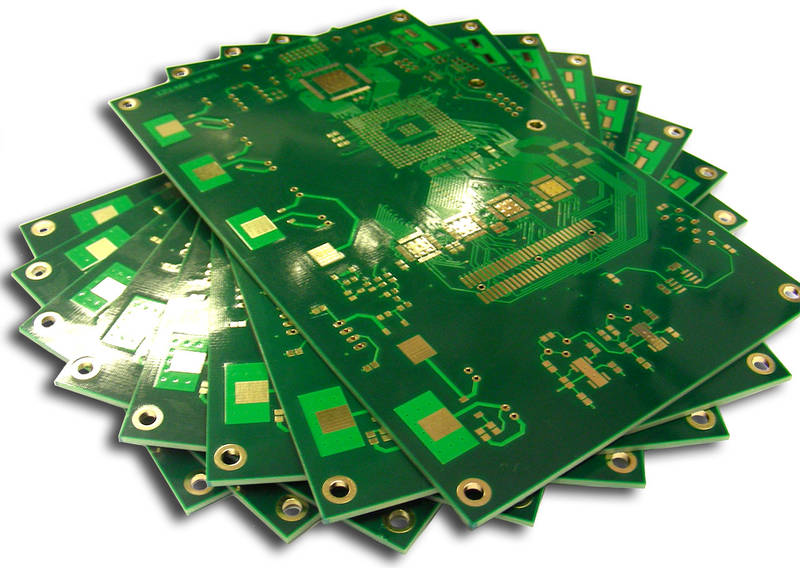

Одним из самых популярных вариантов являются двухслойные платы (ДПП), содержащие два слоя (проводящий рисунок располагается с обеих сторон изделия). Для соединения проводников предусмотрены сквозные переходные и монтажные металлизированные отверстия. В зависимости от сложности конструкции, например если разводка проводников становится слишком сложной, на производстве заказываются многослойные печатные платы (МПП). Они выполняются из чередующихся слоев изоляционного материала, при этом проводящие рисунки находятся на двух и более сигнальных слоях, между которыми реализуются необходимые соединения. Для обеспечения электрической связи между ними используются отверстия с химико-гальванической металлизацией.

Ключевые достоинства многослойных печатных плат:

• вариативность по количеству слоев (4, 6, … 24 и более);
• устойчивость к механическим и климатическим воздействиям;
• высокая плотность и надежность монтажа.

Высокочастотные печатные платы выполнены из специальных материалов и имеют стабильные характеристики. Сочетаются с обычными FR4, могут использоваться для работы в диапазоне от десяти до сотен МГц, имеют высокие показатели согласования линий передач.

Для производства чаще всего используются фторопласты, которые обрабатываются несколькими способами:

• тентинг-методом;
• позитивным комбинированным.

У комбинированного позитивного метода есть отличие: наличие фазы нанесения металлорезиста на поверхность из меди. Изготовление высокочастотных печатных плат тентинг-способом существенно облегчает производственный процесс, минимизируются денежные и временные затраты.

Ключевая особенность печатных плат: при создании многослойных диэлектриков ламинаты задействуются только в качестве внешних слоев, при этом внутренние заполняются обычными стеклотканевыми эпоксидными материалами.

Особый класс печатных плат — с погребенными и слепыми отверстиями. Они представляют собой изделия с переходными отверстиями, которые выполняются по технологии:

• сверловки на глубину с дальнейшей металлизацией;
• micro-Via;
• сквозной сверловки и металлизации отверстий в «полупакетах» с дальнейшей общей прессовкой многослойной печатной платы.

В некоторых случаях используется комбинация вышеперечисленных методов.

Гибко-жесткие и гибкие печатные платы выполняются с использованием тонких и гибких диэлектриков, а также отдельных конструкций. Незаменимы в тех случаях, когда выдвигаются высокие требования к отводу тепла, например:

• в системах управления двигателями;
• в источниках питания и т. д.

Они выполняются на металлическом основании. В ряде случаев используется печатная плата, дополненная металлическим ядром и толстым теплоотводящим слоем.

В последнее время активно выпускаются планарные трансформаторы, представляющие собой отдельные МПП и элементы трассировки в составе многослойных печатных плат, где роль обмоток трансформаторов или дросселей играют дорожки на ПП. Они выполняются классическим для них способом и разделяются слоями изоляционного материала. Это позволяет добиться:

• малых габаритных размеров;
• прекрасных эксплуатационных характеристик;
• высокой надежности;
• повторяемости характеристик от изделия к изделию.

Компания PCB technology занимается выпуском и поставками качественных печатных плат различных типов. Получить дополнительную информацию и оставить заказ можно, позвонив консультантам по контактному номеру.

Количество слоев	Подготовка, руб.	Изготовление за дм², руб.
2	8000	180
4	16 000	300
6	18 500	450
8	25 500	600
10	32 500	750
