Заказать LTCC керамическую плату

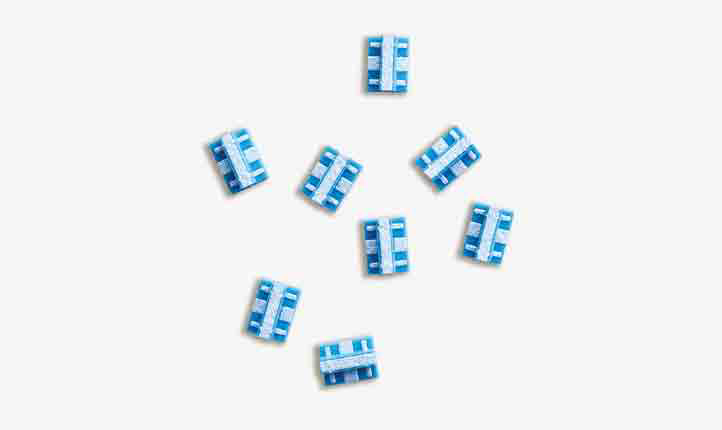

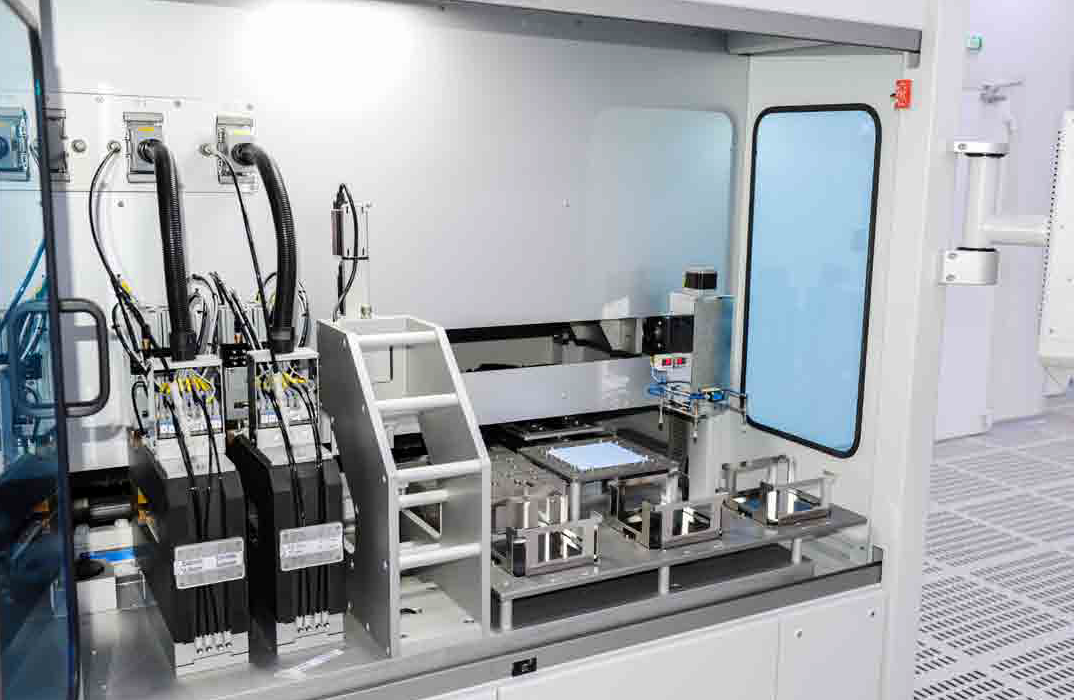

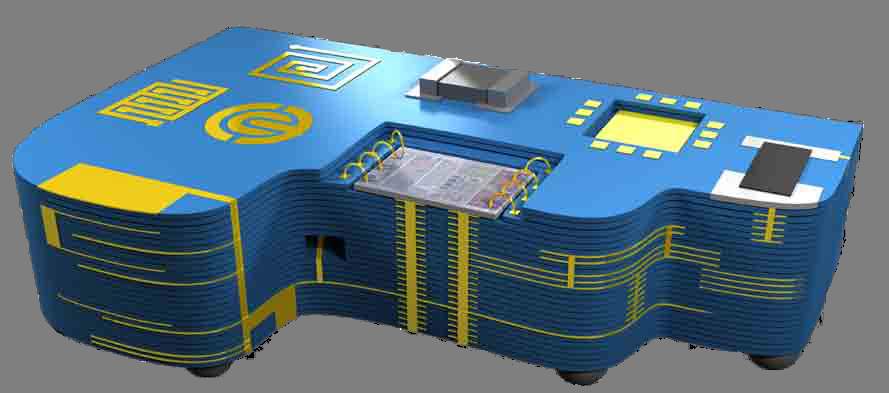

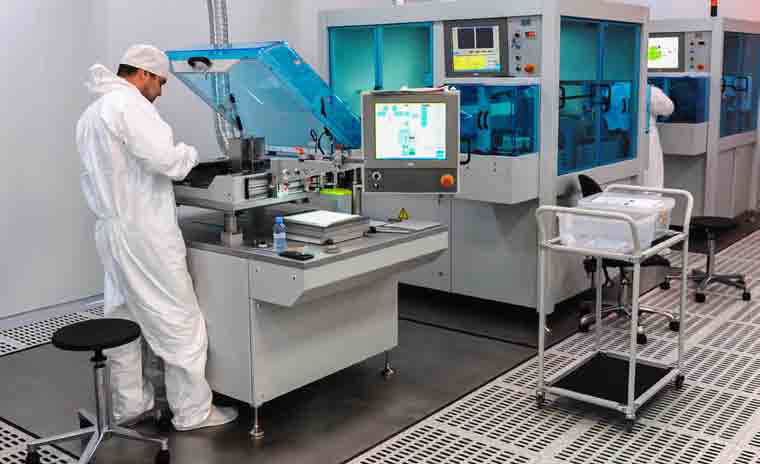

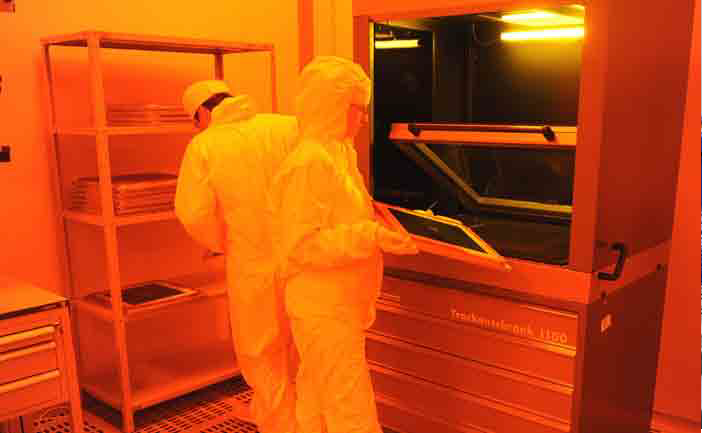

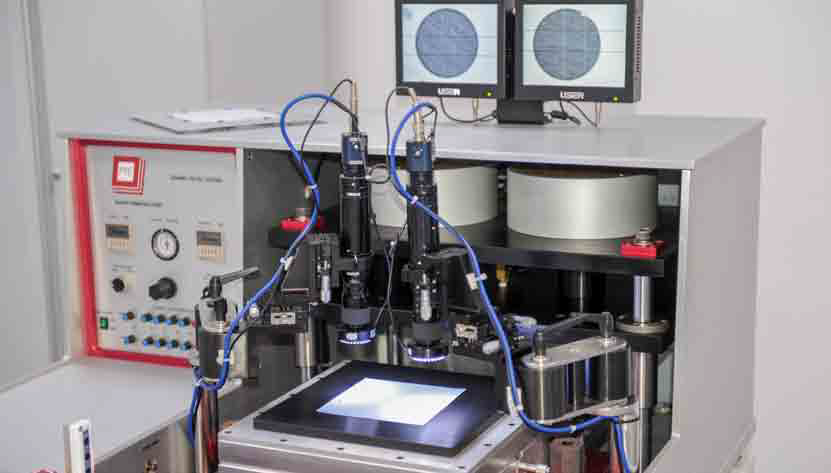

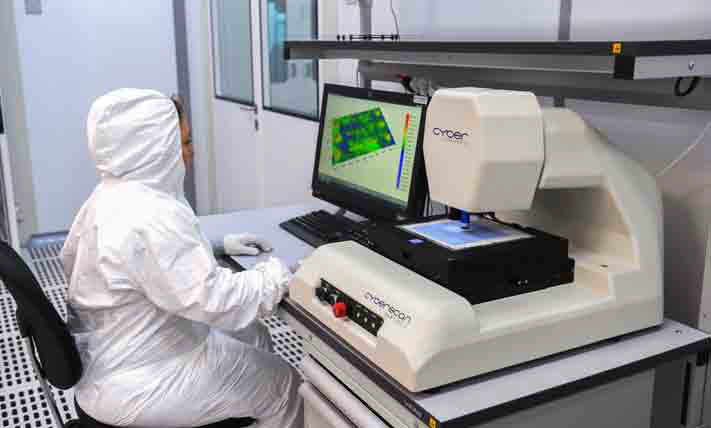

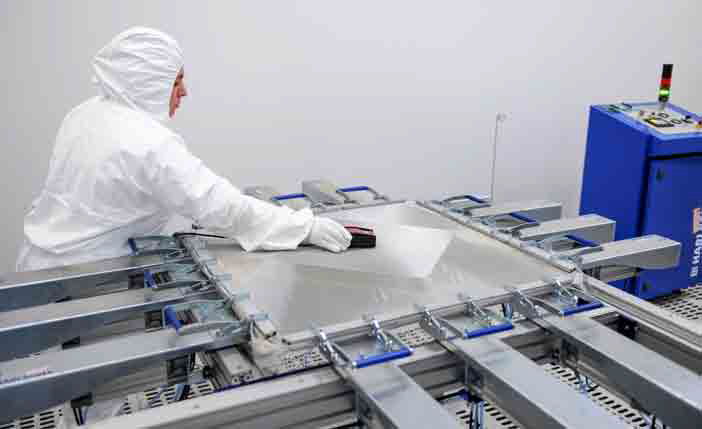

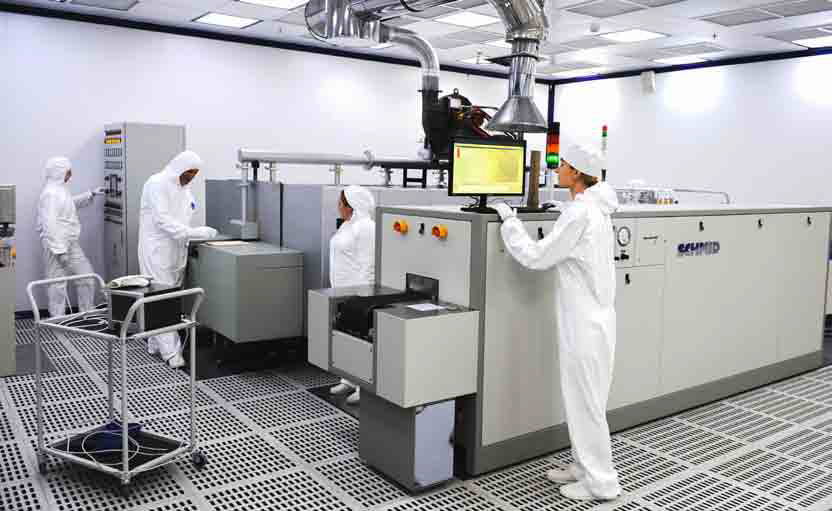

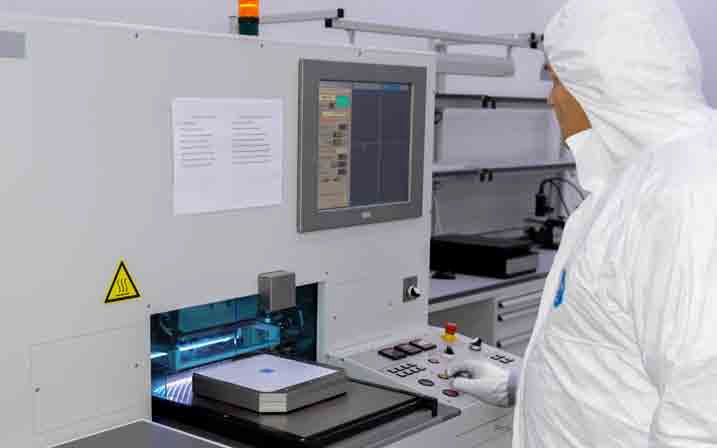

Вы можете заказать у нашей компании изготовление керамических многослойных модулей на основе низко-температурной керамики LTCC. Производство керамических модулей выполняется на сертифицированном оборудовании, специалистами, обладающими огромным опытом в изготовлении LTCC-модулей.

Перед запуском в производство наши инженеры проконсультируют вас по нюансам и особенностям вашего проекта, подскажут, что требуется изменить, чтобы обеспечить максимальное качество и оптимальную стоимость вашего изделия, при достижении требуемых электрических и механических параметров.



Параметры  производства

  Стандартный Усложненный

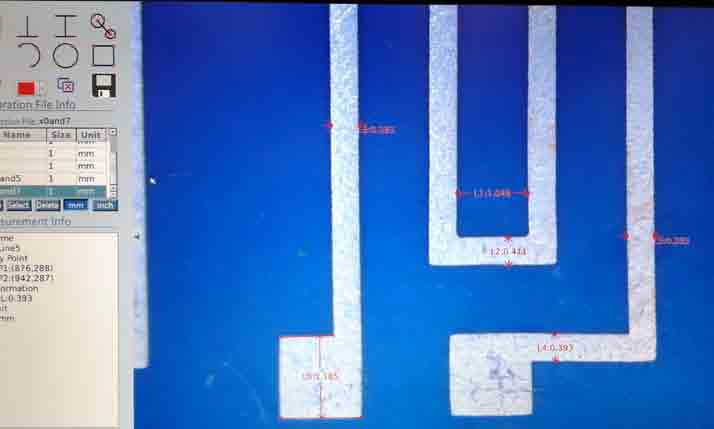

Минимальный проводник 120 мкм 100 мкм
Минимальный зазор 120 мкм 100 мкм
Диаметры переходных отверстий в слоях 110, 150, 200, 250,
300, 500, 1000 мкм

Максимальный размер стека соосных отверстий 3-4 6
Количество слоев от 4 до 16 более 16
Квадратные переходные отверстия 1 мм, 2 мм, 5 мм
Рабочая область 200x200 мм
Металлизация торца да, полная да, в зонах

Типы применяемой керамики:

KEKO SK47

Dupont 951

Толщина слоев: 45, 100, 140, 210 мкм.

Диэлектрическая проницаемость - 7.8

Тангенс угла потерь - 0.014

Теплопроводность - 3 W/mK

Теплопроводность тепловых отверстий - 10 - 25 W/mK

Коэффициент теплового расширения - 5.8 ppm/K

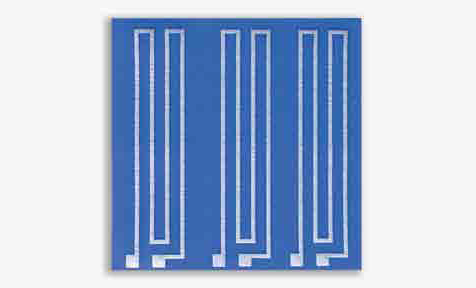

Материал для создания слоя проводников - серебросодержащая паста, толщина слоя 8-10 мкм, сопротивление 4 мОм/квадрат

Рекомендуемый диаметр площадки - на 100 мкм больше, чем диаметр переходного отверстия.

Рекомендации по проектированию LTCC модулей высылаются по запросу.
